Жерге қосқышы бар жабық айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргіш

Қытайлық жеткізуші және өндіруші SanGao Electric компаниясының жерлендіру қосқышы бар ішкі айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргіші техникалық тұрғыдан тиімді және үнемді тарату шешімі. 12 кВ және 630 А деп есептелген, 20 кА қысқа уақытқа төзімділік қабілеті бар бұл құрылғы қалалық сақиналы негізгі блоктар, өнеркәсіптік фидер шкафтары, трансформатор кірістері және ауылдық тарату нүктелері үшін жарамды үш фазалы айнымалы ток 50 Гц жүйелерінің тізбегін қауіпсіз қосу және ажырату үшін пайдаланылады.

Сұрау жіберу

Өнім Сипаттамасы

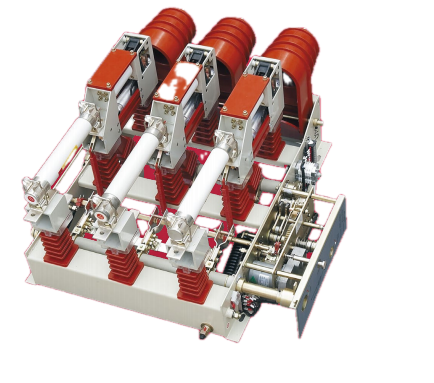

Sangao компаниясының жерге қосқышы бар үй ішіндегі айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргіші үш фазалы AC50Гц сақиналы желіге немесе терминалдық қуат көзіне және өнеркәсіптік электр жабдықтарына жарамды, ол негізінен жүктемені басқару және қысқа тұйықталудан қорғау үшін қолданылады. Жүктемені ажырату қосқышы жүктеме тогын, жабық контурлық токты, жүктемесіз трансформаторды және кабельді зарядтау тогын жасайды және бұзады. Комбинация кез келген токты қысқа тұйықталудың номиналды токына дейін үзуі мүмкін. Тікелей әрекет ететін оқшаулау қашықтығы мен доға сөндіргіш камера қолмен және электрлік функциямен байланысты. Оның бірегей жетек механизмі доға сөндіргіш камераға тек жабу және жасау сәтінде жоғары кернеуді көтеруге мүмкіндік береді, бұл шағын көлемді және жеңіл салмақты жүзеге асырады.

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Вакуумдық жүктеме сөндіргіш дегеніміз не?

Жерге қосқышы бар бұл жабық айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргіші сақиналық желіге, терминалды қуат көзі мен өнеркәсіптік жабдықты қолданбаларға арналған үш фазалы айнымалы ток 50 Гц ішкі коммутациялық құрылғы болып табылады. Құрылғы доғаны сөндіру үшін вакуумды сөндіргішті және серіппелі жұмыс механизмін (қолмен немесе электрлік) пайдаланады. Механикалық блокировкасы және жерге қосу жапқышы бар қосымша жерге қосқыш техникалық қызмет көрсету үшін көрінетін оқшаулауды қамтамасыз етеді. Сақтандырғыштармен жабдықталған кезде, жинақ қысқа тұйықталу токтарын стрелкалы іске қосу арқылы үзеді. Номиналды кернеу 12 кВ, номиналды ток 630 А, қысқа уақытқа төзімді ток 20 кА.

Өнім функциялары

Ағымдағы ауысуды жүктеңіз

Жерге қосқышы бар жабық айнымалы токтың жоғары вольтты вакуумдық жүктеме сөндіргіші қалыпты жұмыс жағдайында қалыпты фидер мен трансформатор жүктемелерін жабатын 630А дейін жүктеме токтарын жасайды және бұзады.

Жабық контурлық токты ауыстыру

Сақина желісінің конфигурацияларындағы жабық контурлық токтарды ауыстырып, төменгі ағынды тұтынушыларға жеткізуді үзбей фидерлер арасында жүктемені тасымалдауға мүмкіндік береді.

Жүктемесіз трансформатор тогын ауыстыру

Біздің сыртқы жоғары вольтты ажыратқыш вакуумдық жүктеме қосқышы 1600 кВА қуатына дейінгі трансформаторлардың жүктемесіз токтарын жасайды және ажыратады, бұл тарату трансформаторларының магниттелетін кіріс және тұрақты күйдегі қоздыру тогы деңгейлеріне сәйкес келеді.

Кабельді зарядтау тогын ауыстыру

Кабельдік фидерлерді қуаттандыруға және ажыратуға мүмкіндік беретін жер асты немесе үстіңгі кабель учаскелері үшін кабельді зарядтау токтарын жасайды және үзеді.

Қысқа тұйықталудан қорғау (сақтандырғыштармен)

Токты шектейтін сақтандырғыштармен конфигурацияланған кезде сақтандырғыштың ілгіш механизмі ақаулық анықталған кезде барлық үш фазаны ашатын ажыратқыш жолақшасын іске қосады. Жинақ қысқа тұйықталудың номиналды мәніне дейін кез келген токты тоқтата алады, бұл екінші қорғаныс қабатын қамтамасыз етеді, мұнда алдыңғы ағынды ажыратқыштар немесе релелер ақауларды жоюдың негізгі құрылғылары болып табылады.

Техникалық қызмет көрсетуді оқшаулау

Біріктірілген жерге қосқыш жабылған кезде, жүктеме жағында көрінетін жерге қосуды қамтамасыз етеді. Жерге қосу жапқышы ток өткізетін бөліктерге қол жеткізуді физикалық түрде блоктайды, бұл техникалық қызмет көрсету персоналына оқшаулауды тексеруге және төменгі ағындағы жабдықта қауіпсіз жұмыс істеуге мүмкіндік береді.

Жүктемені ажыратқыш және вакуумдық ажыратқыш

Ерекшелік	Жүктемені ажырату қосқышы (бұл құрылғы)	Вакуумдық ажыратқыш (VCB)
Қалыпты жүктеме тогын ауыстыру	Иә	Иә
Қысқа тұйықталу ақаулығының ток үзілуі	Жоқ (тек сақтандырғыш комбинациясы бар)	Иә (сыну қабілетіне дейін)
Біріктірілген жерге қосқыш	Стандартты опция	Типтік емес; бөлек жерге қосқыш қажет
Типтік қолдану	Фидер, сақина-магниттік, трансформатор кірісі, мұнда ақаудан қорғау жоғары ағында	Қоректендіргіштер мен трансформаторлардың негізгі қорғаныс құрылғысы
Құны	Төмен	Жоғарырақ

Техникалық параметрлер

Параметр	Мән	Түсіндіру
Номиналды кернеу	12 кВ	Дүние жүзіндегі стандартты 10‑12 кВ тарату желілерімен үйлесімді.
Номиналды ток	630 А	10 кВ-та 10 МВА-ға дейінгі әдеттегі фидер мен трансформатор жүктемелерін қолдайды.
Қысқа мерзімді токқа төзімділік	20 кА (4 с үшін)	Ағымдағы қорғаныс ақауды жойғанға дейін ақаулық токты тасымалдауға қабілетті.
Жерге қосқыш	Қосымша (D деп белгіленген)	Өндіріс қуатымен біріктірілген жерге қосуды қамтамасыз етеді.
Жұмыс механизмі	Серіппелі механизм (/T белгіленген)	Қолмен және электрмен жұмыс істеуді қолдайды; далада дәлелденген сенімділік.

Құрылымдық дизайн

Тікелей әсер ететін оқшаулау қашықтығы және доға сөндіргіш камера байланысы
Оқшаулағыш саңылау мен вакуумдық сөндіргіш бір қозғалыста жұмыс істеу үшін механикалық байланысқан. Бұл көрінетін үзілістің әрқашан толық ашылған үзгішпен бірге жүруін қамтамасыз етеді.

Қозғалыс механизмі

Үздіргіш тек жабылу және ашу сәтінде ғана қуаттанады, бұл вакуумдық камерадағы электр кернеуін азайтады. Бұл ықшам ажыратқыш өлшеміне мүмкіндік береді және контактінің қызмет ету мерзімін ұзартады.

Жерге қосу жапқышы

Металл ысырма бекітілген және қозғалатын контактілі түтіктердің арасында орналасқан және жерге қосқышпен құлыпталған. Жерге қосқыш жабылған кезде, ысырма техникалық қызмет көрсету үшін көрінетін және тексерілетін жерге қосуды қамтамасыз ете отырып, ток өткізетін бөліктерді физикалық түрде оқшаулайды.

Механикалық блоктау

Негізгі контактілер ашық болмаса, жерге қосқышты жабуға жол бермейді және жерге қосқыш жабық кезде негізгі контактілерді ашуға жол бермейді.

Қолданба өрістері

Жерге қосқышы бар жабық айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргішінің керемет үйлесімділігі бар:

1. Бөлімдерді бөлуге және жүктемені ауыстыруға арналған қалалық сақиналы негізгі блоктар (RMU).

2. Өнеркәсіптік таратудағы трансформатордың кіріс панельдері мен фидер шкафтары.

3. Радиалды желілердегі терминалдық қоректендіру нүктелері.

4. Ауылдық тарату желілері – құрылғыны үзіліс аймақтарын азайту және конденсаторлар қатарын ауыстыру арқылы кернеуді реттеуге мүмкіндік беретін ұзын фидерлерді секциялау үшін пайдалануға болады.

5. Металл жабық тарату құрылғыларындағы ішкі қондырғылар; вакуум технологиясы SF6 газын пайдалануды және онымен байланысты қоршаған ортаға қатысты мәселелерді болдырмайды.

Компания профилі және өндіріс мүмкіндігі

Нысан: Чжэцзян, Люши қаласындағы 10‑му (6667 м²) алаңы, 10 000 м² өндірістік алаңы бар.

Жұмыс күші: 120 қызметкер, оның ішінде 20 орта және жоғары деңгейлі техникалық мамандар. Жарғылық капиталы 81,68 миллион юань, жалпы активтері шамамен 200 миллион юань.

Сертификаттар: ISO 9001:2008 (сапа), ISO 14001 (қоршаған орта), ISO 45001 (еңбекті қорғау және қауіпсіздік).

Процесті бақылау: Материалды сатып алу, өндіру және қадағалау үшін ERP жүйесі. Кәдімгі тестілеу диэлектрлік төзімділікті, механикалық жұмысты және әрбір құрылғыдағы контактіге төзімділікті тексеруді қамтиды.

Техникалық серіктестіктер: Сиань Сенюаньмен, Бейжің электрлік зерттеу институтымен және Сиань жоғары вольтты зерттеу институтымен типті сынау және стандартқа сәйкестік бойынша ынтымақтастық.

Жиі қойылатын сұрақтар

1-сұрақ: Жерге қосқышы бар бұл жабық айнымалы ток жоғары вольтты вакуумдық сөндіргіш вакуумдық ажыратқышты алмастыра ала ма?
Жоқ. Ол тек жүктемені ауыстыруға арналған. Қысқа тұйықталудан қорғау үшін ол сақтандырғыштармен жұптастырылуы немесе жоғары ағынды ажыратқыштарға сенуі керек.

2-сұрақ: Вакуумдық сөндіргішке қандай техникалық қызмет көрсету қажет?
Шаңсорғыш сөндіргіш тығыздалған және техникалық қызмет көрсетуді қажет етпейді. Кәдімгі тексерулер механикалық жұмысты, майлауды және блоктауды тексеруді қамтиды.

3-сұрақ: Жерге қосқыш стандартты ма, әлде қосымша ма?
Жерлендіру қосқышы міндетті емес (D деп белгіленген). Белгіленген кезде қауіпсіз техникалық қызмет көрсету үшін ол негізгі контактілермен механикалық түрде блокталады.

4-сұрақ: Жеткізудің әдеттегі уақыты және теңшеу мүмкіндігі қандай?
Серіппелі механизмі және жерге қосқышы бар стандартты қондырғылар 4-6 апта ішінде жеткізіледі. Баптаулар (қосалқы контактілер, монтаждау, механизмнің модификациялары) сұраныс бойынша қол жетімді.

Техникалық параметрлер

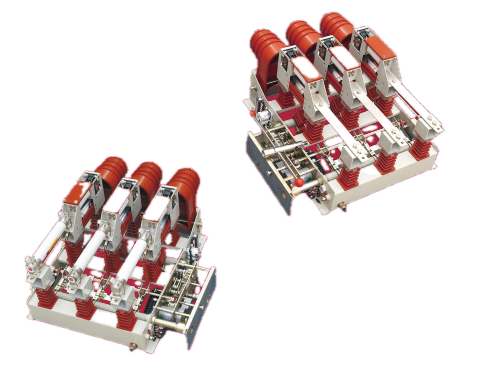

Төменде ажыратқыш қосқышы бар Handcart түріндегі вакуумдық жүктемені ажыратқыш үшін параметрлер деректерінің екі нұсқасын тексеруге болады:

Sangao компаниясының жерге қосқышы бар үй ішіндегі айнымалы ток жоғары вольтты вакуумдық жүктеме сөндіргіші үш фазалы AC50Гц сақиналы желіге немесе терминалды қуат көзіне және өнеркәсіптік электр жабдықтарына жарамды, ол негізінен жүктемені басқару және қысқа тұйықталудан қорғау үшін қолданылады. Жүктемені ажырату қосқышы жүктеме тогын, жабық контурлық токты, жүктемесіз трансформаторды және кабельді зарядтау тогын жасайды және бұзады. Комбинация кез келген токты қысқа тұйықталудың номиналды токына дейін үзуі мүмкін. Тікелей әрекет ететін оқшаулау қашықтығы мен доға сөндіргіш камера қолмен және электрлік функциямен байланысты. Оның бірегей жетек механизмі доға сөндіргіш камераға тек жабу және жасау сәтінде жоғары кернеуді көтеруге мүмкіндік береді, бұл шағын көлемді және жеңіл салмақты жүзеге асырады.

Жоқ.	Элемент	Бірлік	SG25-12D/T630-20	SG25-12DR/T125-31,5
1	Номиналды кернеу	К.В	12	12
2	Номиналды жиілік	Х.З	50	50
3	Номиналды ток	A	630	125
4	1мин қуат жиілігі кернеуге төтеп береді Найзағай импульсіне төтеп беретін кернеу	К.В	Доға сөндіргіш камераның ашылу қашықтығы:30, фазадан фазаға 42; оқшаулау қашықтығы 48 Фазадан фазаға 75; оқшаулау қашықтығы 85	Доға сөндіргіш камераның ашылу қашықтығы:30, фазадан фазаға 42; оқшаулау қашықтығы 48 Фазадан фазаға 75; оқшаулау қашықтығы 85
5	Номиналды динамикалық ток (ең жоғары)	Қ.А	50	-
6	4S термиялық тұрақтылық тогы	Қ.А	20	-
7	Номиналды белсенді жүктемені бұзу тогы	A	630	125
8	Номиналды тұйық контурдың үзілу тогы	A	630	125
9	Номиналды кабель зарядының үзілу тогы	A	10	10
10	Жүктемесіз трансформаторды ажырату қабілеті	КВА	1250	1250
11	Номиналды қысқа тұйықталу тогы	Қ.А	-	31.5
12	Номиналды тасымалдау тогы, номиналды қабылдау тогы	A	-	2000
13	Сақтандырғыш моделі	-	SDLAJ-12	SFLAJ-12
14	Шабуылшының шығыс энергиясы	J	-	2-5 (Орташа)
15	Номиналды қысқа тұйықталу тогы	Қ.А	50	50
16	Жерге қосқыштың номиналды динамикалық тогы	Қ.А	50	50
17	Жерге қосқыштың 2S термиялық тұрақтылық тогы	Қ.А	20	20
18	Көмекші тізбектің номиналды кернеуі	V	AC/CD220;110	AC/CD220;110
19	Механикалық қызмет ету уақыты	-	10000	10000

Контур және орнату өлшемі және құрамдас бөліктерінің бөлінуі

Жоқ.	Құрамдас
1	Бекітілген контакт
2	Оқшаулағыш қақпақ
3	Ысырма
4	Шасси
5	Вакуумдық доға сөндіргіш камера
6	Бағыттау тақтасы
7	Сақтандырғыш
8	Энергияны сақтау білігі
9	Жерге қосқыш білік
10	Жұмыс тақтасы
