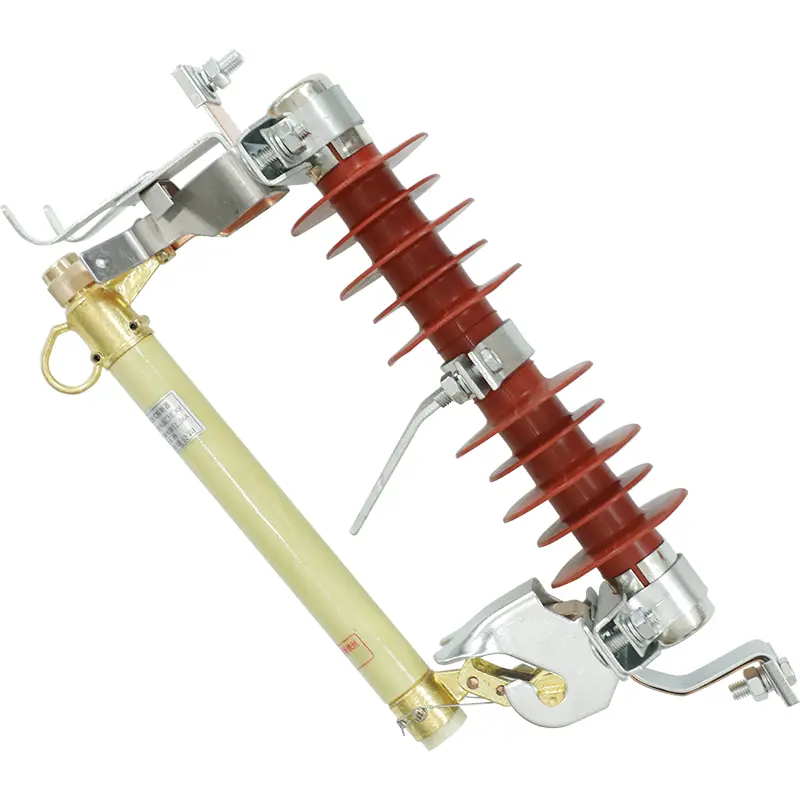

Полюске орнатылған жоғары вольтты композиттік ағызуды өшіру сақтандырғышы доға айырғышымен ажыратқыш

СангаоПолюске орнатылған жоғары вольтты композиттік ағызуды өшіру сақтандырғышы доға айырғышымен ажыратқышҚытайда жасалған электр қуатын тарату желілері үшін маңызды дизайн эволюциясын білдіреді. Дәстүрлі ауыр фарфордың орнына жоғары молекулалы композициялық сыртқы күртешені пайдалану арқылы бұл жеңіл, бірақ құрылымдық жағынан қатты кесу құрылымдық крекингке, механикалық әсердің зақымдалуына және бақылау ақауларына абсолютті иммунитетті қамтамасыз етеді. Кіріктірілген доғаның ажыратқышында сақтандырғыш элементінің сұйылтуының миллисекундтары ішінде жоғары температурадағы электр доғаларын белсенді түрде тұншықтыратын, іргелес көлденең тіректерге немесе фазалық желілерге зақым келтірместен таза тазартуды қамтамасыз ететін арнайы сүйек талшықты ішкі төсем бар. Көтерме сатып алушылар желіге техникалық қызмет көрсетуді азайту және жоғары вольтты электр доғаларының ұзаққа созылуынан туындаған құрамдас қателерді жою үшін осы жетілдірілген композиттік жүйені таңдайды.

Қос әрекетті шығару және доғаның диссипациясы

Стандартты ажыратқыштар орташа вольтты ақауларды жою үшін тек ауырлық күші мен ауа саңылауларына сүйенеді, бұл жоғары индуктивті жүктемелер кезінде тұрақты доғаның пайда болуына әкелуі мүмкін. Бұл мамандандырылған полюске орнатылған жоғары вольтты композитті шығарып тастайтын сақтандырғышты доға айырғышымен ажыратқышы осы физикалық шектеуді болдырмайтын инженерлік доға айырғышын қамтиды. Сақтандырғыш ұстағыш түтік қос қабырғалы камераның ішінде металл сақтандырғыш элементін орналастырады: ауа райына төзімді эпоксидті шыны талшықты қабықпен қоршалған сүйек-талшықты ішкі төсем.

Шамадан тыс жүктеме немесе қысқа тұйықталу ақаулық токтарын тудырғанда, сақтандырғыш элементі тез еріп кетеді. Қарқынды жылу энергиясы сүйек талшықтарының ішкі бетін лезде буландырып, ионсыздандыратын газдың жоғары қысымды жарылуын шығарады. Бұл газ жарылысы иондалған ауаны түтік түбінен күшпен шығарып, миллисекундтарда электр доғасын сөндіреді. Бір уақытта жұмыс механизмі үстіңгі ысырманы босатып, бүкіл сақтандырғыш бөлігі төмен қарай аударылып, қалыпты жұмыс орнынан құлап, коммуналдық қызметкерлер үшін анық көрнекі ауа үзілісін орнатады.

Техникалық өнімділік сипаттамалары

Орта вольтты электр желілері бойынша дәл құрылымдық үйлесімділікті қамтамасыз ету үшін, бұл полюске орнатылған жоғары вольтты композитті, доғаны ажыратқышы бар тастап кететін сақтандырғыш ажыратқышы зауытта тексерілген қоршаған орта мен электрлік шектеулер аясында қатаң түрде жұмыс істейді:

• Қоршаған орта температурасының жұмыс конверті:-30°C және +40°C үздіксіз сыртқы экспозиция.

• Альтиметриялық бағалау шегі:1000 метрге дейін биіктік (1000 метрден асатын қашықтық үшін арнайы механикалық реттеулер қажет).

• Айнымалы ток қуат көзінің жиілік диапазоны:48 Гц-тен кем емес және 52 Гц-тен аспайтын желілер.

• Сейсмикалық қарқындылыққа төзімділік рейтингі:Құрылымдық сейсмикалық қарқындылығы 7 градустан аспауы керек.

• Максималды рұқсат етілген жел жылдамдығы:Секундына 35 метрден аспауы керек.

• Негізгі қолданбалы орта:Әуе тарату жүйелері, коммуналдық тіректер және желілік оқшаулағыш шүмектер.

Бұл мамандандырылған кесу қайда орналастырылған?

Күшті композиттік конструкция және доғаны жылдам сөндіру мүмкіндігі бұл қорғаныс құрылғысын күрделі өндірістік орталар үшін тамаша етеді:

• Желмен өтетін үстеме қоректендіргіштер:Жел жылдамдығы секундына 35 метрге жететін ашық коммуналдық тіректерге орнатылып, механикалық ысырма ақаулық орын алғанша құлыптаулы күйде қалуын қамтамасыз етеді.

• Қосалқы станцияның тіректері:Үстіңгі таратқыш сымдар жер асты кабельдерге ауысатын сыни түйінде орналасады, бұл қозғалатын асқын ток ақауларының жер асты қабатының сезімтал оқшаулауын зақымдауына жол бермейді.

• Сейсмикалық белсенді таралу контурлары:Сынуға төзімді композициялық полимер корпусы 7 градустық сейсмикалық қарқындылық рейтингіне дейін механикалық тербелістерді және құрылымдық қозғалыстарды оңай сіңіреді.

Жаһандық жеткізу стандарттары

Шетелдік транзит жоғары ылғалдылықтан, тұзды ауадан және физикалық жүктемеден ауыр қорғанысты талап етеді. Сангао қатты амортизациялық материалмен қапталған экспортқа сәйкес келетін ағаш жәшіктерге доға айырғышы бар полюске орнатылған жоғары вольтты композитті шығаруға арналған түсіру сақтандырғышының жаппай тапсырыстарын жинайды. Әрбір жәшік ылғалдың ішкі доға сөндіргіш төсеніштерін бұзуына жол бермеу үшін герметикалық түрде жабылған, бұл әрбір блоктың жобаңызға толығымен дайын күйде келуін қамтамасыз етеді.

Жиі қойылатын сұрақтар

Токтың жоғары қысқа тұйықталуларымен салыстырғанда төмен ток шамадан тыс жүктеме ақаулары кезінде доғаны ажыратқыш қалай жұмыс істейді?

Токтың жоғары қысқа тұйықталуы кезінде массивті жылу энергиясы доғаны шығару арқылы бірден тазартатын жылдам, жоғары қысымды газ жарылыс жасайды. Төмен токтың шамадан тыс жүктемелері үшін ішкі сүйек-талшықты төсем доға кеңістігін салқындату және ионсыздандыру үшін локализацияланған газ генерациясына сүйенеді, тіпті ток ағыны балқу шегінен әрең жоғары болса да қауіпсіз үзілуді қамтамасыз етеді.

Неліктен композиттік полимер корпусы жоғары дірілдейтін пайдалы ортада фарфорға қарағанда жақсырақ?

Шыныланған фарфор сынғыш және үздіксіз физикалық кернеулер немесе сейсмикалық әсерлер кезінде микрожарылуларға бейім. Біздің композиттік полимер корпусымыз жоғары серпімділік пен құрылымдық икемділікке ие, ол физикалық әсерлерге, адаммен жұмыс істеудің зақымдалуына және құрылымдық бұзылусыз 7 градусқа дейінгі сейсмикалық күштерге төтеп беруге мүмкіндік береді.

Бұл полюске орнатылған жоғары вольтты композитті шығаруға арналған доғаны ажыратқышы бар сақтандырғышты өшіру желі бригадасының қолмен жұмыс істеуі үшін арнайы құралдарды қажет етеді ме?

Жоқ. Үстіңгі жұмыс механизмінде кәдімгі утилиталардың ыстық таяқшаларымен толық үйлесімді стандартты тарту ілмектері бар, бұл желі жұмысшыларына жабдықты күнделікті жөндеу немесе желіні оқшаулау үшін сақтандырғыш бөлігін қолмен ашуға мүмкіндік береді.
