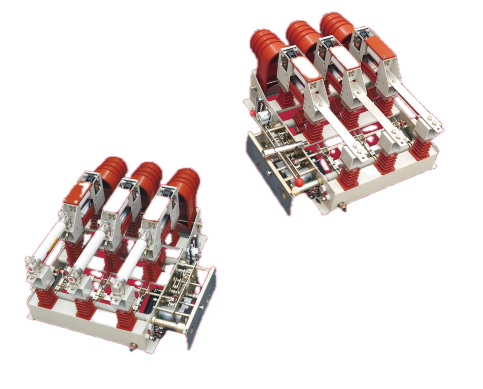

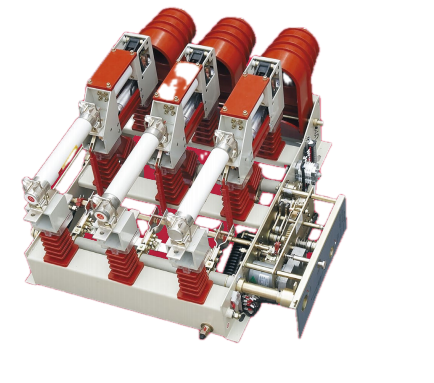

Вакуумдық жүктемені ажырату қосқышы және сақтандырғыш біріктіру құрылғысы вакуумдық сөндіргішті сақтандырғышты өшіруді үйлестіру жүйесімен біріктіреді. Қалыпты жүктеме жағдайында коммутатор дербес жұмыс істейді. Ақаулық тогы сақтандырғыштың номиналды деңгейінен асып кеткенде, сақтандырғыш ілгіш түйреуіш негізгі контактілерді ашып, тізбекті тазартып, ажыратқыштың өшіру механизмін механикалық түрде іске қосады. Тікелей әрекет ететін оқшаулау қашықтығы мен үзгіштің ашық қашықтығы бір жүріспен орындалады. Жерге қосқышпен бұғатталған жерге қосу жапқышы техникалық қызмет көрсету үшін көрінетін жерге қосуды қамтамасыз етеді. 12 кВ және 630 А кернеуі 20 кА қысқа мерзімді төзімділік тогы бар құрылғы қалалық және ауылдық тарату желілерінде сенімді қызмет көрсету үшін жасалған.

Жұмыс принципі

Вакуумды ажыратқыштың ішінде контактілер жоғары вакуумды ортада (әдетте 10⁻⁴ Па төмен) тығыздалған. Жүктеме астында контактілер бөлінгенде, буланған контактілі материалдан металл бу доғасы пайда болады. Дегенмен, вакуумда иондануға арналған газ молекулалары іс жүзінде жоқ болғандықтан, доға өзін ұстай алмайды және айнымалы токтың алғашқы табиғи нөлдік қиылысында сөнеді. Металл буы жанасу беттерінде және экранда тез конденсацияланып, миллисекунд ішінде диэлектрлік беріктігін қалпына келтіреді. Бұл доғаны сөндіру әдісі ешқандай сыртқы медианы (май немесе SF₆) қажет етпейді және ең аз контакт эрозиясына әкеледі.

Өнімнің артықшылықтары

Біріктірілген коммутация және қорғаныс

Біздің вакуумдық жүктемені ажыратқыш және сақтандырғыш біріктіру құрылғысы әдеттегі жүктемені ауыстыруды орындайды және сақтандырғыштармен бірге қысқа тұйықталу үзілуін қамтамасыз етеді. Бұл күрделі шығындарды азайта отырып, әрбір қоректендіргіште бөлек автоматты ажыратқыштың қажеттілігін болдырмайды.

Шағын із

Қозғалыс механизмі коммутациялық сәттен тыс ажыратқыштағы кернеу кернеуін төмендетеді, бұл кішірек үзгіш пен жалпы құрылғы өлшеміне мүмкіндік береді. Бұл сақиналы негізгі блоктар мен шағын қосалқы станциялардағы жоғары тығыздықты орналастыруға мүмкіндік береді.

Бір разрядты операция

Оқшаулау қашықтығы мен үзгіштің ашық қашықтығы бір қозғалыста қол жеткізіледі, коммутация реттілігін жеңілдетеді және оператор қателігінің ықтималдығын азайтады.

Қауіпсіздік үшін көрінетін жерге қосу

Жерге қосқышпен бұғатталған жерге қосу жапқышы қосымша жерге тұйықтау құрылғыларынсыз қауіпсіз техникалық қызмет көрсетуге қол жеткізуге мүмкіндік беретін оқшаулаудың физикалық және көрнекі көрсеткішін қамтамасыз етеді.

SF₆‑тегін технология

Вакуумдық үзіліс парниктік газдар мәселесін жояды және SF₆ жабдығымен байланысты өңдеу, ағып кетуді тексеру және толтыру процедураларын болдырмайды.

Ақаулық диагностикасы

Сақтандырғыштың жиі жұмыс істеуі әдетте жүйенің негізгі мәселелерін көрсетеді. Төмендегілер негізгі себептер мен түзету шаралары болып табылады:

Жүйенің қысқа тұйықталуы: Қысқа тұйықталу орын алған кезде ақаулық ток сақтандырғыш элементін тез ерітеді. Сақтандырғышты дұрыс көрсеткішке ауыстырмас бұрын, ақауды тауып, жою керек (мысалы, кабельді жөндеу немесе ақаулы жабдықты ауыстыру).

Тұрақты шамадан тыс жүктеме: Номиналды токтан жоғары үздіксіз жұмыс сақтандырғыштың еріп кетуіне әкелетін шамадан тыс қызуды тудырады. Жүктеме құрылғының номиналды шегіне дейін азайтылуы керек немесе сақтандырғыштың рейтингі жүйені қорғау зерттеулерімен келісе отырып жаңартылуы керек.

Сақтандырғышты дұрыс таңдамау: Сақтандырғыш элементінің рейтингі қолданба үшін тым төмен болса, жағымсыз жұмыс орын алады. Сақтандырғыштың номиналдылығын трансформатор немесе фидер қуатымен салыстырып тексеріп, өндірушінің координациялық диаграммаларына сәйкес дұрыс өлшемді элементпен ауыстырыңыз.

Техникалық параметрлер

Қолданбалы орталар

Қалалық сақиналы желілер

Вакуумдық жүктемені ажырату қосқышы және сақтандырғыш біріктіру аппараты негізгі сақиналық блоктарда (RMU) секциялық қосқыш ретінде қызмет етеді. Жетек механизмінің дизайны арқылы қол жеткізілген ықшам өлшемдер кеңістікте шектеулі қалалық қосалқы станцияларда жоғары тығыздықтағы тарату құрылғыларының конфигурацияларына мүмкіндік береді. Біріктірілген жерге қосу қосқышы техникалық қызмет көрсету процедураларын жеңілдетеді, жоспарланған жұмыс кезінде үзіліс уақытын азайтады.

Өнеркәсіптік нысандар

Бірнеше жүктеме орталықтары бар өнеркәсіптік қондырғылар үшін вакуумдық жүктемені ажыратқыш және сақтандырғыш біріктіру блогы трансформатор кірістері мен фидер нүктелерінде жүктемені ауыстыруды қамтамасыз етеді. Ажыратқыш-сақтандырғыш комбинациясы опциясы толық вакуумдық сөндіргішті шығынсыз қысқа тұйықталудан қорғауды қамтамасыз етеді, ақаулық қорғанысы жоғары ағынмен қамтамасыз етілген маңызды емес фидерлерге жарамды.

Ауылдық тарату желілері

Ауылдық аумақтарды бөлу нақты қиындықтарды тудырады: ұзақ фидер ұзындығы, айнымалы жүктеме және кернеудің ауытқуы. Ұзын 10кВ фидерлердің соңында жүктеменің ең жоғары кезеңдерінде кернеудің төмендеуі айтарлықтай болуы мүмкін, бұл тұтынушы үй-жайларында төмен кернеуге әкеледі. Құрылғы бұл мәселені екі жолмен шешеді. Біріншіден, ұзын фидерлердің бойындағы стратегиялық нүктелерде орнату желі операторларына желіні бөлуге, ақауларды оқшаулауға және тоқтау аймақтарын азайтуға мүмкіндік береді. Екіншіден, құрылғы трансформатор шүмектері мен конденсатор банктерін ауыстыра алады, бұл операторларға кернеу профилін тиімдірек басқаруға мүмкіндік береді. Ауылдық контексттерде құрылғыға техникалық қызмет көрсетудің төмен талаптары ерекше құнды болып табылады – техникалық қызмет көрсету бригадалары учаскеге жету үшін айтарлықтай қашықтықты жүріп өтуі мүмкін, сондықтан барулар арасындағы жабдықтың сенімділігі операциялық шығындарды тікелей төмендетеді.

Жиі қойылатын сұрақтар

1-сұрақ: Вакуумдық сөндіргіш доғаны қалай сөндіреді?

Вакуумдық сөндіргіштің ішіндегі контактілер жүктеме кезінде бөлінгенде, жанасу беттері арасында металл буының доғасы пайда болады. Үздіргіш иондануға қол жетімді аз газ молекулалары бар жоғары вакуумды ұстайтындықтан, доға өзін ұстай алмайды және токтың алғашқы табиғи нөлдік қиылысында сөнеді. Бұл доғаны өшіру әдісі тиімді, жылдам және доғаны сөндіретін сыртқы ортаны қажет етпейді.

2-сұрақ: Сақтандырғыштың жиі жұмыс істеуіне не себеп болады және оны қалай шешуге болады?

Сақтандырғыштың жиі жұмыс істеуі әдетте жүйе ақауларын көрсетеді. Негізгі себептер: жүйенің қысқа тұйықталуы (ақаулық тогы сақтандырғыш элементін ерітеді; сақтандырғышты дұрыс номинациямен ауыстырар алдында ақауды тауып, жою керек), тұрақты шамадан тыс жүктеме (номиналды токтан жоғары ұзақ уақыт бойы жұмыс істеу; жүктемені азайту керек) немесе сақтандырғышты дұрыс таңдамау (сақтандырғыш элементінің номиналды мәні қолданба үшін тым төмен; сақтандырғышты дұрыс номинациямен ауыстыру керек).

3-сұрақ: Вакуумдық жүктемені ажырату қосқышы және сақтандырғыш біріктіру құрылғысы әдетте қайда қолданылады?

Құрылғы үш фазалы айнымалы токтың орташа вольтты жүйелеріне жарамды. Типтік қолданбаларға сақиналы негізгі блоктар (RMU), ықшам қосалқы станциялар, тарату желісінің секциялық ажыратқыштары және сақтандырғыштармен біріктірілген трансформаторды қорғау кіреді.

4-сұрақ: Бұл құрылғы вакуумдық ажыратқышты алмастыра ала ма?

Жоқ. Құрылғы жүктемені ауыстыруға арналған және сақтандырғыштармен жабдықталған кезде қысқа тұйықталудан қорғауды қамтамасыз етеді. Вакуумдық ажыратқыш қалыпты жүктеме токтарын да, қысқа тұйықталу ақаулық токтарын да тікелей үзуге арналған. Жоғары ағындағы ақаулық қорғанысы әлдеқашан қамтамасыз етілген қолданбалар үшін бұл құрылғы толық вакуумдық ажыратқышқа қарағанда үнемді шешім ұсынады.

Неліктен СанГаоды таңдау керек?

1. Өндірістік мүмкіншілік

SanGao компаниясы Чжэцзян қаласындағы Люши қаласындағы 10-му (6667 м²) алаңды басқарады, 10 000 м² өндірістік алаңы бар, арнайы жинақтау және орташа вольтты тарату құрылғыларын сынау желілері бар.

2. Техникалық топ

Компанияда 120 қызметкер жұмыс істейді, оның ішінде механикалық дизайн, жоғары вольтты оқшаулау және сапаны қамтамасыз етумен айналысатын 20 орта және жоғары деңгейлі инженерлер. Жарғылық капиталы 81,68 миллион юань, жалпы активтері шамамен 200 миллион юань.

3. Сертификатталған сапа жүйелері

Өндіріс ISO 9001:2008, ISO 14001 және ISO 45001 сертификаттары бойынша жүзеге асырылады. Бұл жеткізушінің құжатталған бақылауын, кіріс инспекциясын, процесс кезіндегі тексерулерді және соңғы қабылдау сынақтарын талап етеді.

4. Процесті қадағалау

n ERP жүйесі материалдарды, өндіріс операцияларын және сынақ жазбаларын қадағалайды. Әрбір бірлік толық бақылау үшін мұрағатталған сынақ деректерімен серияланады.

5. Кәдімгі тестілеу

Әрбір құрылғы диэлектрлік төзімділік сынақтарынан (негізгі тізбек және жерге), механикалық жұмыс сынақтарынан және қолмен және электрлік бақылаумен және контактілердің кедергісін өлшеуден өтеді. Үлгі бірліктері 20 кА/4 с валидация үшін қысқа мерзімді ток сынақтарынан өтеді.

6. Техникалық серіктестіктер

СанГао типті сынау және GB және IEC стандарттарына сәйкестік үшін Сиань Сенюаньмен, Бейжің электрлік зерттеу институтымен және Сиань жоғары вольтты зерттеу институтымен ынтымақтасады.

Құрамдас бөліктердің бөлінуі

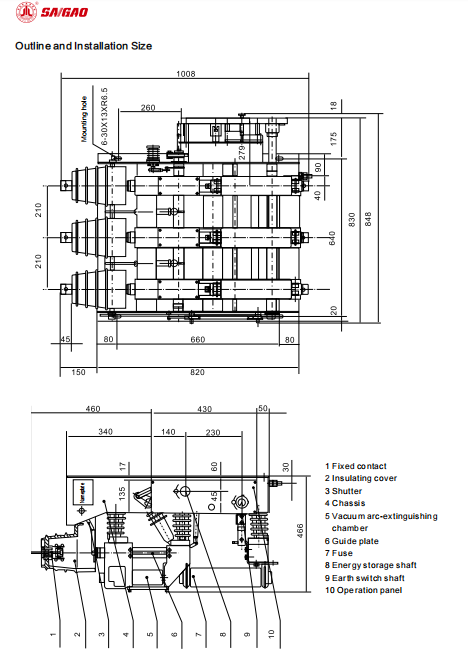

Жоқ.	Құрамдас
1	Бекітілген контакт
2	Оқшаулағыш қақпақ
3	Ысырма
4	Шасси
5	Вакуумдық доға сөндіргіш камера
6	Бағыттау тақтасы
7	Сақтандырғыш
8	Энергияны сақтау білігі
9	Жерге қосқыш білік
10	Жұмыс тақтасы
