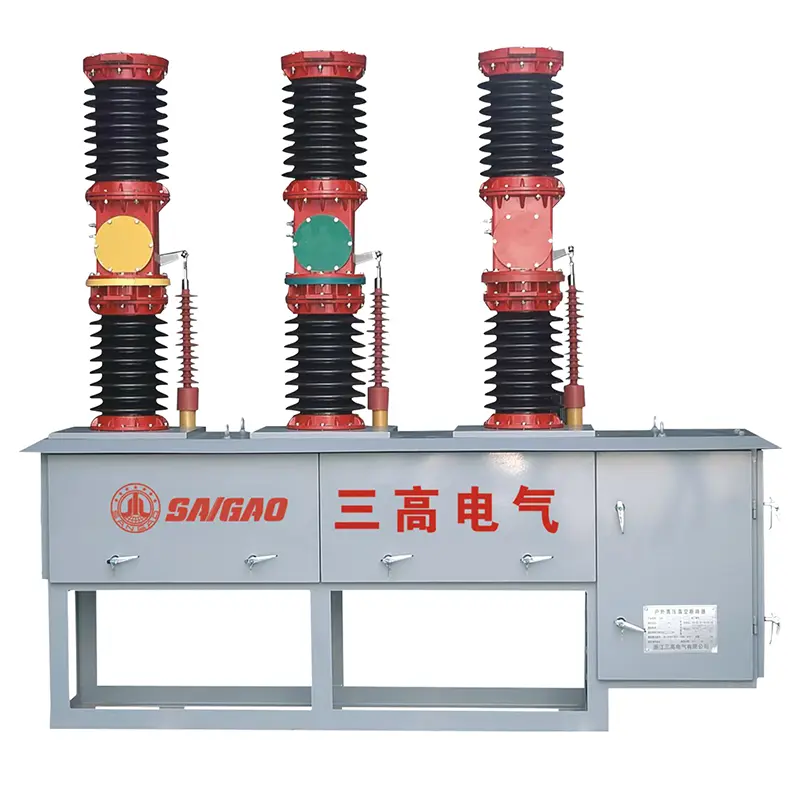

40,5 кВ қосқыш қайта жабу

SanGao жоғары сапалы 40,5 кВ қосқыш қайта жабу құрылғысы - үш фазалы айнымалы ток 50 Гц/60 Гц сыртқы жоғары вольтты тарату құрылғысы. Негізінен ауылдық және қалалық электр желілерінде 10-35кВ сыртқы тарату жүйелері үшін қолданылады. Жүктеме тогы, шамадан тыс жүктеме тогы және қысқа тұйықталу тогымен бірге оны басқа ұқсас жерлерде де қолдануға болады.

Құрылымдық сипаттамалар

40,5 кВ қосқыш қайта жабу құрылғысы тұрақты және сенімді үзіліс өнімділігі, жану және жарылыс қаупі жоқ, техникалық қызмет көрсетуді қажет етпейтін, шағын өлшемді, жеңіл салмақты және ұзақ қызмет ету мерзімін сипаттайтын үш фазалы баған құрылымын қабылдайды.

Үш фазалы тірек және ток трансформаторы сыртқы эпоксидті шайырлы қатты оқшаулаудан жасалған және силикон гелімен оралған; Олар жоғары температураға, төмен температураға, ультракүлгін сәулеленуге және қартаюға төзімді.

Ерекше өзгешеліктері:

1. 40,5 кВ қосқышты қайта жабу құрылғысын сақтауға, жасауға және қозғалтқыш арқылы бұзуға болады және тұтқа арқылы басқаруға болады.

2. Үзіліс қысқа тұйықталу тогы 25кА дейін жетуі мүмкін.

3. Микро қозғалтқыш серіппелі механизм (шамамен 30 Вт).

4. Орнату әдісі: Екі орнату әдісі қолданылады.

5. Тығыздау өнімділігі: Сенімді тығыздау технологиясы қабылданған.

6. Кіріс және шығыс желі әдістері: Керамикалық гильзалар жеткілікті оқшаулау қашықтығын қамтамасыз ету үшін қолданылады.

7. Қауіпсіз жұмыс: жарылыстан қорғалған құрылғылармен жабдықталған.

Жұмыс ортасы

Қоршаған орта температурасы: -40 ℃ - 85 ℃

Тәуліктік температура айырмашылығы: 25 ℃

Биіктігі: ≤ 2000м

Желдің жылдамдығы 35 м/с аспайды

Күшті емес коррозиялық газ, қалыпты орталарға жарамды (мысалы, қышқыл, сілті, тұншығу және т.б.)

Ластану деңгейі: IV

Зарядтау температурасы: -40 ℃ - 85 ℃

Ескерту

Түпкі пайдаланушылар реленің негізгі контактілеріне қуат көзі жоқ екеніне көз жеткізуі керек

Әрбір СО операциясының арасындағы аралық 1 секундтан аз

Жиі ауыстырып тұрсаңыз, мынаны орындаңыз: номиналды жұмыс циклі O-0,3s-C O-3s-C O (кемінде 3с, максимум 180с)
