Сыртқы шекаралық вакуумдық ажыратқыш

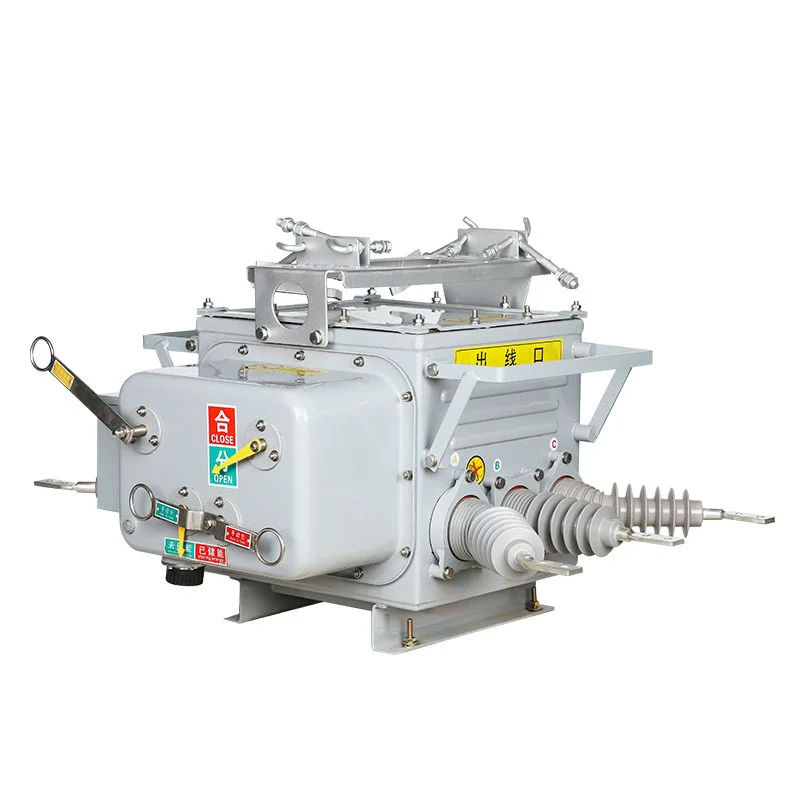

SanGao берік сыртқы шекаралық вакуумдық ажыратқыш (бұдан әрі «шекаралық ажыратқыш») үш фазалы айнымалы ток 50 Гц және номиналды кернеуі 33 кВ және одан төмен сыртқы жоғары вольтты тарату құрылғылары үшін жарамды. Ажыратқыш корпусы вакуумдық доғаны сөндіру камерасымен, ток трансформаторымен, нөлдік тізбекті ток трансформаторымен және т.б. жабдықталған. Ажыратқыштың қашықтан басқару режимі, қорғанысты басқару функциясы және байланыс функциясы бар. Ол бақылау және қорғау мақсатында қосалқы станцияларды, өнеркәсіптік және тау-кен кәсіпорындарын, қалалық және ауылдық электр желілерін сенімді түрде бағалай және анықтай алады. Бір фазалы жерге тұйықтау ақауларын және фазадан фазаға қысқа тұйықталу ақауларын автоматты түрде жоюға қол жеткізу үшін жердегі және қалалық деңгейдегі миллиампер деңгейіндегі нөлдік тізбекті ток пен фазадан фазаға қысқа тұйықталу тоғының жиі жұмыс істеуі үшін арнайы қолайлы.

Сыртқы шекаралық вакуумдық ажыратқыш вакуум режимінде доғаны үзеді және SF6 газ оқшаулауын пайдаланады. Қорап импортталған газ тығыздағышын, жарылысқа төзімді және оқшаулау құрылымының технологиясын қолданады, жалпы тығыздау өнімділігі өте жақсы. Импорттық және экспорттық құбырларды тығыздау көрсеткіштері де жақсарды және жалпы герметикалық өнімділік жақсы. Ішінде толтырылған SF6 газы ағып кетпеуі немесе сыртқы ортаның әсеріне ұшырамауы керек. Серіппелі жұмыс механизмі кішірейтілді және оның өнімділігі оңтайландырылды. Төмен қарсылық пен төмен температураның жоғарылауы бар негізгі тізбекті беру және көп сатылы сапар жүйесін қабылдау. Оның сенімділігі мен тұрақтылығы дәстүрлі серіппелі механизмдерден жоғары.

Бұл өнім әуе тарату желілерінің жауапкершілік шекарасында орнатылады. Пайдаланушының кіріс желісінің алдыңғы жағы бір фазалы жерге қосу ақауларын және пайдаланушы жүйесіндегі фазадан фазаға қысқа тұйықталу ақауларын автоматты түрде жояды, пайдаланушы әлеміндегі ақаулардың негізгі тарату желісіне таралуын болдырмайды, ақауы жоқ пайдаланушылардың электр қауіпсіздігін қамтамасыз етеді және электрлік сенімділікті арттырады. Егер ақау тұрақты болса және қосалқы станцияның қайта жабылуы сәтсіз болса, орташа кернеуді пайдаланушының орнындағы апат барлық тарату магистральдық желісінің үзілуіне әкеледі. Электр желісіндегі бұл жиі кездесетін апат қоғамға айтарлықтай шығын әкеледі.

қоршаған ортаның жағдайы

(1) Қоршаған ортаның ауа температурасы: -40 ℃ ~ + 40 ℃; Тәуліктік температураның өзгеруі 25 ℃ аспайды; SF6 газының қасиеттеріне сәйкес, қоршаған орта температурасы -40 ℃ болғанда және резервуар ішіндегі қысым 0,05 Мпа болғанда, SF6 өнімнің қалыпты жұмысын қамтамасыз ету үшін әлі де газ күйінде болады. Қоршаған ортаның температурасы -40 ℃ және манометрлік қысым 0,05 Мпа болғанда, SF6 сұйылту нүктесі -55 ℃; Манометрдің қысымы нөлге тең болғанда, SF6 сұйылту нүктесі -60 ℃ аспайды.

2) жел жылдамдығы 35 м/с аспайтын;

(3) Жанғыштығы, жарылыс қаупі, күшті химиялық коррозиясы (әртүрлі қышқылдар, сілтілер немесе түтін сияқты) және күшті діріл жоқ орын.

(4) Биіктігі: ≤ 1000м;

(5) Қаптау қалыңдығы: 10мм;

(6) Ауаның ластану деңгейі: 4-деңгей;

(7) Сейсмикалық қарқындылық: ≤ 7 градус;

(8) Электр желісіндегі бейтарап нүктені жерге қосу әдісі: бейтарап нүкте жерге тұйықталған емес, ол доғаны басатын катушка арқылы жерге тұйықталған, ал нөлдік нүкте төмен қарсылық арқылы жерге тұйықталған.
