Электр кернеуінен қорғағышты ажыратқыш сақтандырғышты кесу

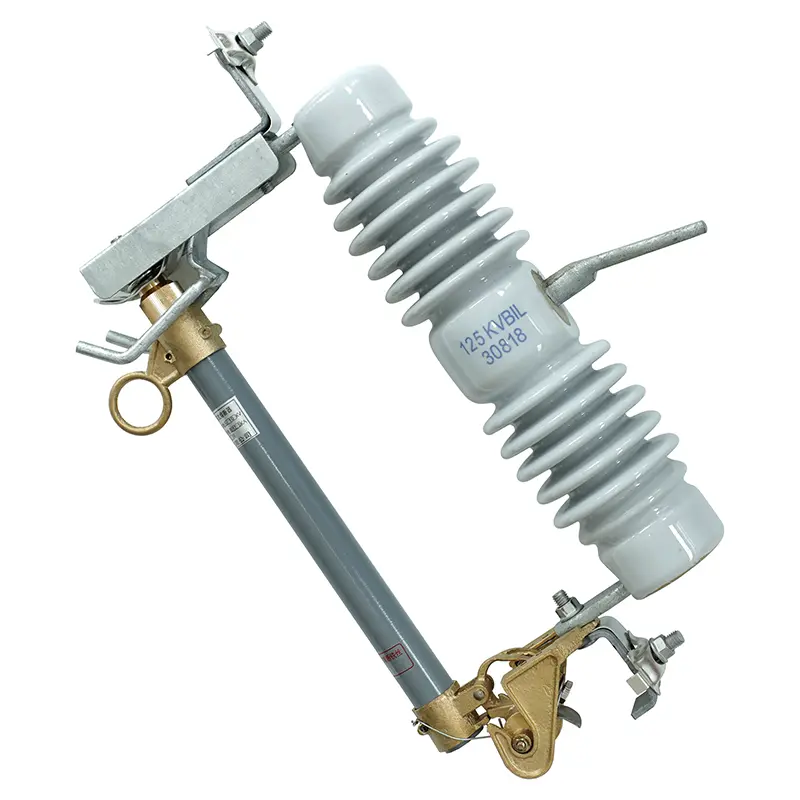

Қытайда жасалған SanGao электр кернеуінен қорғайтын сөндіргіш сақтандырғышты кесу орта вольтты желілер үшін өте үнемді, таза физикалық қорғау әдісі болып табылады. Механикалық тізбекті ажыратуды жоғары термиялық доғаны сөндіру мүмкіндіктерімен біріктіре отырып, бұл құрылғы 11КВ-тан 38КВ-қа дейінгі әуе желілері үшін негізгі желіаралық қалқан ретінде әрекет етеді. Ол кернеу реттегіштері мен ақылды қайта жабу құрылғылары сияқты қымбат төмен ағынды сандық активтерді қорғау үшін қысқа тұйықталудың ең жоғары токтарын тиімді шектейді, бұл оны қуатты тарату жобалары үшін маңызды көтерме таңдауға айналдырады.

Инженерлік қиыншылықтар шешілді: термиялық шаршауды жеңу

Стандартты асқын ток үзулеріндегі негізгі ақаулық режимі әлсіз контакт қысымына, доғаның пайда болуына және локализацияланған балқуға әкелетін үстіңгі контактілер жинақтарындағы термиялық шаршау болып табылады. SanGao мұны ауыр тот баспайтын болаттан жасалған жапырақты серіппелермен қамтамасыз етілген қалың, күміс жалатылған мыс қорытпасының контактілі блоктарын пайдалану арқылы шешеді. Бұл орнату температура ауытқуларының ондаған жылдарында тұрақты механикалық қысымды сақтайды.

Сонымен қатар, бәсекелес модельдер жиі күн сәулесінің қатты қызуы кезінде деформацияланатын сынғыш, төмен сұрыпты шайырларды пайдаланса, СанГао арнайы сыртқы сапалы электр керамикасын және УК-тұрақтандырылған композиттік материалдарды пайдаланады. Бұл жазда +40°C, ал қыста -40°C аязда құрылғының құрылымдық тұтастығын сақтайды.

Техникалық деректер және қоршаған орта ережелері

Электр кернеуінен қорғайтын сөндіргіштің сақтандырғышын кесу құрылғысының жұмыс тұрақтылығына мына нақты параметрлерде орналастырылған кезде кепілдік беріледі:

• Жүйенің жұмыс кернеуі:11КВ-тан 38КВ-қа дейінгі әуе тарату желілері.

• Қоршаған ортаның жұмыс температурасы:-40°C және +40°C.

• Биіктік шектеуі:Реттеусіз максимум 1000 метр (жоғары биіктіктер үшін тапсырыс бойынша инженерия бар).

• Айнымалы токтың номиналды жиілігі:100 Гц-ке дейінгі максималды желі жұмысы.

• Үзіліс рейтингі:Ондаған мың амперге дейінгі үзіліс мүмкіндігі.

• Құрылымдық жүктеме шегі:Белгіленген номиналды механикалық жүктемеден аспауы керек.

Мақсатты қолданбалар мен жобалар

Бұл әмбебап электр кернеуінен қорғағышты ажыратқыш сақтандырғышты кесу келесіге кеңінен біріктірілген:

• Ағынды суларды тазарту қондырғылары:Жоғары қуатты өнеркәсіптік сорғы қозғалтқыштарын аймақтық желі тұрақсыздығынан туындаған желі ақауларынан қорғайды.

• Металлургиялық және тау-кен өндірісі:Балқыту пештерін қамтамасыз ететін үстеме фидер желілерін қорғау үшін ауыр шаң және діріл орталарында орналастырылған.

• Тұрғын үй энергетикасы:Тығыздығы жоғары тұрғын үй кешендерін қоректендіретін үстеме тарату шүмектерінде сенімді, техникалық қызмет көрсетуді аз қажет ететін тізбекті оқшаулауды қамтамасыз етеді.

Толық орнату нұсқаулығы

Әрбір жөнелту толық, қадамдық графикалық орнату нұсқаулығымен бірге жеткізіледі. Құрылғыда стандартты ағаш немесе бетон көлденең тіректерге оңай орнатылатын әмбебап NEMA бекіту кронштейндері бар. Орнату ең аз мамандандырылған құралдарды қажет етеді және оны қалыпты сыртқы жағдайларда шамамен 30 минут ішінде стандартты инженерлік желі бригадасы аяқтауы мүмкін.

Ток кернеуінен қорғау және электрлік жиі қойылатын сұрақтар

Бұл электр кернеуінен қорғайтын сөндіргіш сақтандырғышты кесу құралын көлденең тірекке орнатуға бола ма?

Жоқ, ол белгілі бір бұрышта орнатылуы керек (әдетте тігінен 15-тен 20 градусқа дейін). Бұл көлбеу гравитацияның сақтандырғыш ұстағышын ішкі элемент ерігеннен кейін бірден ашық күйге түсіруін қамтамасыз ету үшін қажет.

Бұл механикалық кесу сандық төменгі ағындық электрониканы кернеудің ауытқуларынан қалай қорғайды?

Негізгі қысқа тұйықталу кезінде миллисекунд ішінде балқу арқылы сақтандырғыш жолағы ең жоғары өту тогын (I²t) шектейді. Бұл жылу энергиясының үлкен толқындарының желідегі электрондық компоненттерге жетуіне және оларды бұзуына жол бермейді.

Бұл ажыратқыш ажыратқыштың қандай мерзімді техникалық қызмет көрсетуін қажет етеді?

Бұл әрекет ету сенімділігі жоғары физикалық механикалық құрылғы болғандықтан, ол өте аз техникалық қызмет көрсетуді қажет етеді. Желілік бригадалар жүйенің стандартты жыл сайынғы тексерулері кезінде жанасу беттерін шұңқырларға көзбен қарап, оқшаулағыш корпусын сүртуі керек.
