Жоғары вольтты жерге қосу қосқышы

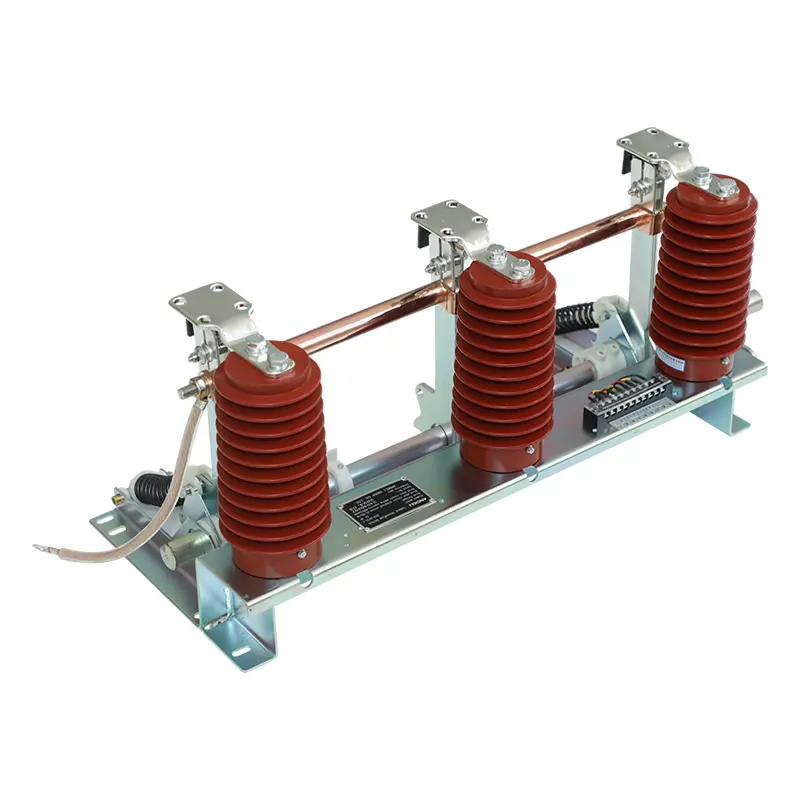

SanGao берік жоғары вольтты жерге қосу қосқышы жабық 3-12кВ үш фазалы айнымалы ток 50 (60) Гц қуат жүйесіне жарамды және әртүрлі жоғары вольтты ажыратқыш шкафтармен бірге қолданылады. Оны жоғары вольтты электр жабдықтарына техникалық қызмет көрсетуді жерге қосу үшін де пайдалануға болады. Оның негізгі құрылымы жерге қосқыш болып табылады, ол кронштейннен, жерге тұйықтау пышақ жинағынан, статикалық контактіден, датчиктен, айналмалы біліктен, айналмалы тұтқадан, қысқыш серіппеден, өткізгіш гильзадан және иілгіш қосылымнан тұрады.

Жұмыс механизмі жерге қосу қосқышын жапқанда, әрекет ету моменті негізгі біліктің қарсылық моментін жеңуіне әкеледі, иінді иінді иінді иінді жабылу бағытында айналдырады, осылайша жерге қосу пышағындағы жұмыс штангасы қысу серіппесінің өлі нүктесі арқылы өтеді, ал қысу серіппесі энергияны шығарады, осылайша жерге қосу қосқышы жабылу күйінде тез жабылады. Жерге қосу пышағы жинағындағы жерге қосу пышағы диск серіппесі арқылы статикалық контактінің фланец бөлігімен (пышақ шеті) берік және сенімді түрде жанасады.

Крутящий моментті қолданған кезде, негізгі білік иінді ашу бағытында айналдыру үшін негізгі моментті және серіппе күшін жеңеді, ал жерге қосу пышағын қысу серіппесі өтеді.

Жерге қосқыштың мақсаты қандай?

Жоғары вольтты жерге қосқыш жер асты немесе үшбұрышқа қосылған жүйелерді жерге қосу сымдарын қамтамасыз ету үшін қолданылады.

Жерге қосқыш фазалық жүктемелерді қосуға мүмкіндік береді.

Қосалқы станциядағы жерге қосқыш жүйені бейтарап ұстау үшін төмен кедергісі бар жерге тұйықтауды қалыптастыру үшін жерге тұйықталған.

Коммутатор шкафындағы жерге қосқыш қатты жерге тұйықталу кезінде өтпелі асқын кернеу амплитудасының шектелуін қамтамасыз етеді.

Ол қорғаныс талаптарын қанағаттандыру үшін электр жабдығын жерге қосу үшін қолданылады.

Жерге қосқыштың қызметі қандай?

Жоғары вольтты жерге қосу қосқышы автоматты ажыратқышқа қосылады, ал ажыратқышты тазартып, суырып алған кезде автоматты ажыратқышқа іргелес шиналар жерге қосу қосқышы арқылы жерге қосылады. Бұл процесс техниктерді, техникалық қызмет көрсету қызметкерлерін және пайдаланушыларды кездейсоқ кернеулерден қорғайды.

Ол статикалық электр тогының және электромагниттік индукциялық токтардың алдын алу үшін қолданылады. Бір мұнарадағы немесе іргелес параллель қосылымдағы екі немесе одан да көп электр беру желілерінде бір немесе бірнеше желілерді токсыздандыру кезінде, токсыздандырылған желілер олардың арасындағы электромагниттік индукция мен электростатикалық индукцияның әсерінен индукциялық кернеу мен индукциялық токты тудырады және оған іргелес қуатталған желілер. Сондықтан, жерлендіру қосқыштары осындай желілерге жарамды.

Жоғары вольтты жерге қосқыш қысқа тұйықталу тогын жабу үшін қолданылады. Номиналды қысқа тұйықталу тогы бар жерге қосқыш кез келген қолданылатын кернеуде (оның номиналды кернеуін қоса) және кез келген токта (оның номиналды қысқа тұйықталу тогын қоса) жабылуы керек. Жерге қосу қосқышының номиналды қысқа тұйықталу тогы номиналды ең жоғары төзімді токқа тең.

Қосалқы станциядағы жоғары вольтты жерге қосқыш үлкен немесе ауыр қуатты трансформаторларда маңызды рөл атқарады, себебі ол электр желісіне тұрақты кернеу анықтамалық нүктесін алуға мүмкіндік береді. Әйтпесе, кернеу әр жерде әртүрлі болуы мүмкін. Трансформаторлар мен электр энергиясын пайдаланатын персоналдың қауіпсіздігін қамтамасыз ету.
