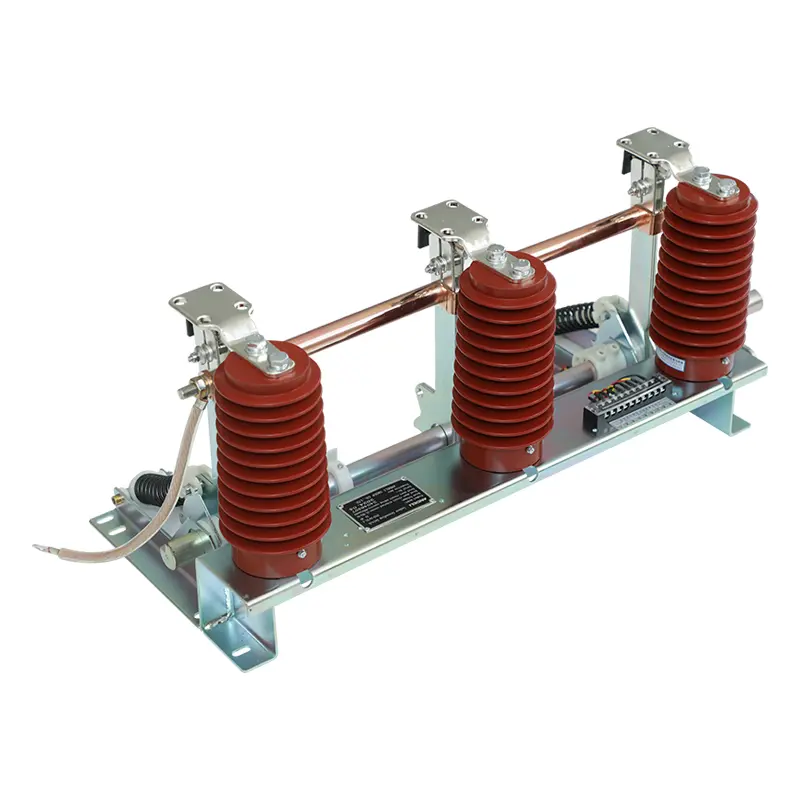

Жоғары вольтты тарату құрылғысы Кіріктірілген жерге қосқыш

SanGao жоғары вольтты тарату құрылғысының кіріктірілген жерге қосқышы ықшам өлшемді және сәйкес келетін жерге тұйықтауды қорғауды қамтамасыз ететін тарату құрылғыларын өндірушілерден, трансформаторлық қосалқы станциялардан және өнеркәсіптік тарату жобаларынан кеңінен алынады. Жоғары вольтты шкаф корпустарымен біркелкі құрастыру үшін оңтайландырылған, бұл барлығы бір құрылымдық дизайн тізбекті толық оқшаулауға мүмкіндік береді, қалдық кернеудің соғу қаупін жояды және учаскедегі барлық техникалық қызмет көрсету жұмыстарының жалпы тұрақтылығын арттырады.

Шағын тарату құрылғыларының жүйелеріне арналған біріктірілген жерге тұйықтау жобасы

Заманауи тарату құрылғылары тек электрлік өнімділікті ғана емес, сонымен қатар ішкі кеңістікті тиімді пайдалануды талап етеді. Жеке жерге тұйықтау жабдығын орнату шкафтың күрделілігін арттыруы және қосымша орнату шараларын қажет етуі мүмкін.

Кіріктірілген дизайн жерге қосу функциясын тікелей тарату құрылғысының құрылымына біріктіреді, бұл шкафтың қажетсіз сыртқы кеңістікті алмай-ақ қауіпсіз жұмыс істеуіне қол жеткізуге мүмкіндік береді.

Негізгі мақсаттарға мыналар жатады:

• Электрлік оқшаулаудан кейін жерге қосу жолын қамтамасыз ету

• Техникалық қызмет көрсететін персоналды кездейсоқ кернеуден қорғау

• Тарату құрылғыларының бөлшектерін қауіпсіз тексеруді қолдау

• Жерге қосу жабдығы мен шкаф құрылымы арасындағы үйлестіруді жақсарту

Тарату құрылғыларын өндірушілер үшін жоғары вольтты тарату құрылғыларының кіріктірілген жерге қосқышы шкафтың дизайнын жеңілдетеді және жабдықтың жалпы үйлестіруін жақсартады.

Кіріктірілген жерге тұйықтау құрылымы шкафтың қауіпсіздігін қалай жақсартады?

Жоғары вольтты коммутатор шкафтарында шиналар, автоматты ажыратқыштар және кабель қосылымдарын қоса алғанда, бірнеше электрлік компоненттер бар. Техникалық қызмет көрсету кезінде тіпті оқшауланған компоненттерде индукциялық кернеу немесе қалдық электр энергиясы болуы мүмкін.

Жерге қосу қосқышы қауіпсіздік жағдайларын жақсарту үшін төмен кедергісі бар жерге қосу қосылымын жасауға көмектеседі.

Әдеттегі операция процесі:

1. Тізбек қуат көзінен ажыратылған.

2. Оқшаулау шарты расталды.

3. Жерге қосқыш жабық.

4. Техникалық қызмет көрсету жұмыстары жерге қосуды растағаннан кейін басталады.

Жоғары вольтты тарату құрылғысының кіріктірілген жерлендіру қосқышының     біріктірілген  құрылымы жерге қосу күйінің қорғалған тізбекке жақынырақ болуын қамтамасыз етуге көмектеседі, бұл жүйенің үйлестіруін жақсартады.

Құрылымдық дизайн коммутациялық құрылғыларды біріктіруге бағытталған

Кірістірілген жерге қосқыштың өнімділігі электр қосылымының сапасына да, шкафпен механикалық сәйкестігіне де байланысты.

Негізгі компоненттерге мыналар жатады:

• Жерге қосу пышақ жинағы

• Статикалық контакт

• Айналмалы білік

Жабу жұмысы кезінде жұмыс механизмі айналмалы білік пен жерге қосу пышағын контакт орнына қарай жылжытады. Серіппе механизмі жерге қосу пышағы жабылатын күйге жеткеннен кейін тұрақты контакт қысымын қамтамасыз етуге көмектеседі.

Бұл жоғары вольтты коммутациялық құрылғының кірістірілген жерге қосқышы мыналарды қолдайды:

Сенімді байланыс қосылымы

Жерге қосу пышағы тұрақты жерге қосу жолын орнату үшін статикалық контактімен қатты байланыста болады.

Механикалық позиция дәлдігі

Нақты қозғалыс тарату құрылғысының ішіндегі дұрыс ашық және жабық күйді қамтамасыз етуге көмектеседі.

Ұзақ мерзімді жұмыс тұрақтылығы

Оңтайландырылған механикалық құрылым қайталанатын ауысудан туындаған жұмыс ақауларының қаупін азайтады.

Біріктірілген жерге тұйықтауды қорғау үшін қолдану аймақтары

Ішкі жоғары вольтты қосқыш шкафтар

Тарату құрылғыларын өндірушілер ықшам ішкі орналасуларды сақтай отырып, шкаф функцияларын аяқтау үшін жоғары вольтты тарату құрылғыларының кірістірілген жерге қосқышын пайдаланады.

Өнеркәсіптік тарату станциялары

Орта кернеулі электр жүйелері бар зауыттар трансформаторларға, фидерлерге және электр жабдықтарына қауіпсіз техникалық қызмет көрсету процедураларын қажет етеді. Біріктірілген жерге қосу операторларға қауіпсіз жұмыс жағдайларын дайындауға көмектеседі.

Қосалқы станциялар мен электр тарату қондырғылары

Қосалқы станциялар автоматты ажыратқыштарды, шиналарды және кабельдік бөліктерді қамтитын техникалық қызмет көрсету үшін сенімді жерге тұйықтауды қажет етеді.

Электрлік инфрақұрылым жобалары

Ірі коммерциялық нысандар, көлік жүйелері және энергетикалық жобалар көбінесе ішкі кеңістіктегі тиімділік маңызды болатын ықшам тарату құрылғыларының шешімдерін қажет етеді.

Жиі қойылатын сұрақтар

1. Неліктен тарату құрылғысының ішіне жерге қосқышты орнату керек?

Кірістірілген дизайн жерге тұйықтауды қорғауды шкаф құрылымына біріктіруге мүмкіндік береді, орнату кеңістігін үнемдейді және жүйені үйлестіруді жақсартады.

2. Жерге қосу функциясы қандай қорғанысты қамтамасыз етеді?

Жоғары вольтты тарату құрылғысының кіріктірілген жерге қосқышы техникалық қызмет көрсету кезінде қауіпсіз жерге қосу жолын орнатуға көмектеседі және кездейсоқ кернеу, индукциялық ток немесе статикалық электр тогының әсерінен болатын қауіптерді азайтады.

3. Бұл жабдықты әртүрлі тарату құрылғыларымен пайдалануға бола ма?

Иә. Орнату үйлесімділігі арнайы шкаф құрылымына және жоба талаптарына сәйкес расталуы керек.

4. Техникалық қызмет көрсету кезінде нені тексеру керек?

Жоспарлы техникалық қызмет көрсету кезінде операторлар механикалық қозғалысты, жерге қосу контактінің күйін және қосылым сенімділігін тексеруі керек.
