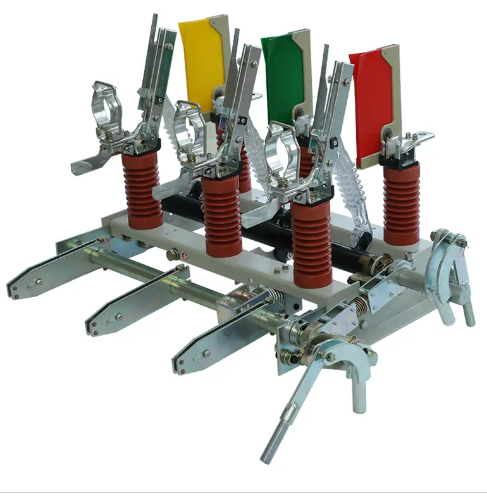

Sangao Air Load Break қосқыштары: қауіпсіз, қарапайым және тұрақты MV ауысуы

Қазіргі дамып келе жатқан қуат ландшафтында тарату желілерінің операторлары жұмыс уақытын қамтамасыз ету, қоршаған ортаға әсерді азайту және меншіктің жалпы құнын төмендету үшін жоғары қысымға тап болады. Ауа жүктемесін ажырату қосқышы уақытпен тексерілген, бірақ үздіксіз жетілдірілген дизайнымен барлық үш мәселені шешеді. Газды мерзімді өңдеуді қажет ететін және парниктік газ қаупін тудыратын SF₆ қосқыштарынан немесе ретсіз техникалық қызмет көрсетуді қажет ететін май толтырылған құрылғылардан айырмашылығы, ауа қосқышы ең көп және зиянсыз ортаны – ауаны пайдаланады. Оның механикалық қарапайымдылығы ақаулық нүктелерін азайтады, ал айқын позиция индикаторлары мен блоктау механизмдері операциялық қателерді азайтады. Сондықтан бүкіл әлем бойынша коммуналдық кәсіпорындар, жаңартылатын энергия көздерін әзірлеушілер және өнеркәсіптік нысандар оқшаулау және коммутацияның таңдаулы шешімі ретінде ауа жүктемесін ажыратқыштарға жүгінеді.

1. Ауа жүктемесін ажырату қосқыштарының сенімділік парадигмасы

Ауа жүктемесін ажыратқышты шынымен сенімді ететін не? San Gao Electric компаниясында біз бұл төрт тіректің синергиясы деп санаймыз:құрылымдық қарапайымдылық– аз қозғалатын бөліктер ақаулық режимдерін азайтады;табиғи оқшаулау– ауа ағып кету қаупін және уыттылықты жояды;берік доғаның сөнуі– оңтайландырылған магниттік және ауа ағынының дизайны тұрақты үзілістерді қамтамасыз етеді; жәнеоператорға ыңғайлы қауіпсіздік– механикалық бұғаттау және анық күй индикаторы дұрыс жұмыс істемеуін болдырмайды. Бұл атрибуттар әртүрлі климаттар мен жүктеме жағдайларында қатаң сынақтар мен ондаған жылдар бойы дала тәжірибесі арқылы расталады.

1.1 Неліктен ауа – жасыл императив

Жаһандық жылыну әлеуеті өте жоғары болғандықтан (GWP ≈ 23,500) бүкіл әлемде SF₆-ті кезең-кезеңмен алып тастауға ұмтылыс үдеп келеді. SF₆ тамаша оқшаулауды ұсынса да, оның өмірлік циклі шығарындылары – ағып кетуден пайдалану мерзімінің соңына дейін – қоршаған ортаға ауыр салмақ түсіреді. Ауа жүктемесінің ажыратқыштары орташа вольтты қолданбалар үшін тікелей, дәлелденген балама ұсынады. Тиісті электрод геометриясы мен доғаны басқару әдістерімен ауа 24 кВ-та 1250А-ға дейінгі жүктеме токтарын қауіпсіз түрде үзеді. Сонымен қатар, ауа қосқыштары температураның өзгеруінен туындайтын газ қысымының ауытқуларына табиғи түрде иммунитетке ие, бұл шөлден биіктіктегі қосалқы станцияларға дейінгі қатал климатта тұрақты өнімділікті қамтамасыз етеді.

2. Негізгі техникалық артықшылықтар

Сан Гаоның ауа жүктемесін ажырату қосқышы сенімділікті, қауіпсіздікті және интеграцияның қарапайымдылығын арттыру үшін заманауи инженерлік жақсартуларды қоса отырып, дәлелденген принциптерге негізделген. Төменде біздің өнімді ерекшелендіретін негізгі айырмашылықтар берілген.

• Номиналды кернеу: 12кВ / 24кВ
• Номиналды ток: 630A / 1250A
• Қысқа тұйықталу сыйымдылығы (ең жоғары): 50кА
• Механикалық төзімділік: ≥ 10 000 операция
• Электрлік төзімділік: ≥ 5000 операция
• Қорғаныс класы: IP4X (ішкі) / IP54 (сыртқы)
• Қоршаған орта температурасы: -25°C ~ +55°C
• Биіктігі: 3000 м дейін

2.1 Arc-Quenching өнімділігі

Доғалық камера бойлық магнит өрісі мен өздігінен пайда болатын ауа ағынының комбинациясын пайдаланады. Қозғалмалы контакт бөлінгенде, доға магниттік күштердің әсерінен доға бөлгіш пластиналар жинағына айналады, онда ол ұзартады, салқындатылады және келесі ток нөлінде сөнеді. Бұл әдіс контактілердің жануын азайтады және жоғары қайталанатын ауысу мүмкіндігін береді. Сан Гао ең қиын жағдайларда сенімді жұмысты қамтамасыз ету үшін қозғалтқышты іске қосу және конденсаторлар банкін ауыстыруды қоса алғанда, мыңдаған үзіліс сынақтары арқылы дизайнды растады.

2.2 Жұмыс механизмі – Қарапайымдылық және қауіпсіздік

Жұмыс механизмі сорғыға қарсы және қосалқы контакт конфигурациялары бар серіппелі қуатта немесе қол нұсқаларында қол жетімді. Қол тұтқасы эргономикалық күшті кері байланысты қамтамасыз етеді, ал позиция индикаторы қашықтықтан анық көрінеді. Қашықтан басқару үшін SCADA және таратуды автоматтандыру жүйелерімен үздіксіз араласуға мүмкіндік беретін қосымша мотор жетегі біріктірілуі мүмкін. Құлыптау жүйесі дұрыс реттілік сақталмайынша ауыстырып-қосқышты ашуға немесе жабуға болмайтындығына кепілдік береді, бұл адам қателігінің қаупін айтарлықтай азайтады.

3. Бір қарағанда өнімділік сипаттамалары

Келесі кестеде ауа оқшауланған технологияның практикалық артықшылықтарын көрсететін Сан Гаоның ауа жүктемесін ажыратқышы мен әдеттегі SF₆ жүктеме ажыратқышы арасындағы негізгі параметрлерді жылдам салыстыру берілген.

4. Негізгі қолдану аймақтары мен мәні

Ауа жүктемесінің ажыратқыштары орташа вольтты желілердің кең спектрінде орналастырылған. Төменде ең көрнекті қолданбалар және олар әрбір контексте беретін арнайы артықшылықтар берілген.

• Қалалық және ауылдық тарату желілері:Желіні бөліктерге бөлу, жүктемені тасымалдау және ақауларды оқшаулау үшін тірекке орнатылған немесе сақиналы негізгі блоктар ретінде пайдаланылады – фидерді автоматтандыру мен жабдықтау сенімділігін арттырады.
• Өнеркәсіптік энергетикалық жүйелер:Зауыттардағы, шахталардағы және өңдеу зауыттарындағы үлкен қозғалтқыштарды, трансформаторларды және фидерлерді басқарады, күрделі жөндеусіз жергілікті оқшаулауды және коммутацияны ұсынады.
• Жаңартылатын энергия станциялары:Күн және жел электр станцияларындағы инвертор немесе трансформатор тізбектерін қосады және ажыратады, күнделікті жиі велосипедпен жүруді жеңілдетеді.
• Инфрақұрылымдық жобалар:Темір жолдар, әуежайлар, деректер орталықтары және ауруханалар қауіпсіз техникалық қызмет көрсетуді және жоғары қолжетімділікті қамтамасыз ететін кіріс/шығыс фидерді оқшаулау үшін ауа қосқыштарына сүйенеді.
• Коммерциялық құрылыс қосалқы станциялары:Сауда орталықтарында, кеңсе мұнараларында және оқу қалашықтарында негізгі кіріс немесе автобус қосқышы ретінде қызмет етеді - жасыл құрылыс сертификаттарына үлес қосады.

Осы сценарийлердің әрқайсысында ауа қосқышының техникалық қызмет көрсетуге ыңғайлы сипаты және айқын көрінетін үзіліс жан тыныштығын қамтамасыз етеді. Мысалы, қашықтағы тарату желілерінде газды өңдеудің жоқтығы жүк көліктерінің қозғалысын және техниктердің уақытын айтарлықтай қысқартады. Коммутаторлар күніне бірнеше рет жұмыс істей алатын күн фермаларында жоғары механикалық төзімділік көптеген жылдар бойы ақаусыз қызмет көрсетуді қамтамасыз етеді. Бұл нақты артықшылықтар жүйені жоспарлаушылардың жаңа және жаңартылған орташа кернеулі қондырғылар үшін әдепкі таңдау ретінде ауа жүктемесін ажырату қосқыштарын көбірек көрсетуінің себебі болып табылады.

5. Неліктен San Gao Electric – сапа және инновация

San Gao Electric жай ғана қосқыштар өндірушісі емес, біз қауіпсіз, ақылды қуат инфрақұрылымын құрудағы серіктеспіз. Штаб-пәтері Қытайдың электр өнеркәсібінің жүрегі саналатын Люши қаласында орналасқан, 10 000 м² зауытымыз және 120-дан астам тәжірибелі мамандардан тұратын команда ең жоғары халықаралық стандарттарға сәйкес келетін өнімдерді жеткізуге бағытталған. Жарғылық капиталы 81,68 миллион юань және жалпы активтері 200 миллион юаньға жақындай отырып, бізде бүкіл әлем бойынша ауқымды жобаларды қолдау үшін қаржылық тұрақтылық пен техникалық тереңдік бар.

Сапаға деген ұмтылысымыз ISO9001, ISO14001 және OHSMS18001 сертификаттарында көрсетілген. Біз Еуропада, Америкада, Австралияда және Африкада күшті іскерлік қарым-қатынастар орнаттық, жоғары вольтты шешімдер бойынша сенімді серіктес ретінде беделге ие болдық. Ауа жүктемесін ажыратқыштардан басқа, біздің өнім портфолиосына вакуумдық жүктеме ажыратқыштары, автоматты ажыратқыштар, айырғыштар, кернеуді сөндіргіштер және трансформатордың керек-жарақтары кіреді, бұл кез келген орташа кернеулі желі үшін кешенді қорғаныс пен басқаруды қамтамасыз етеді.
