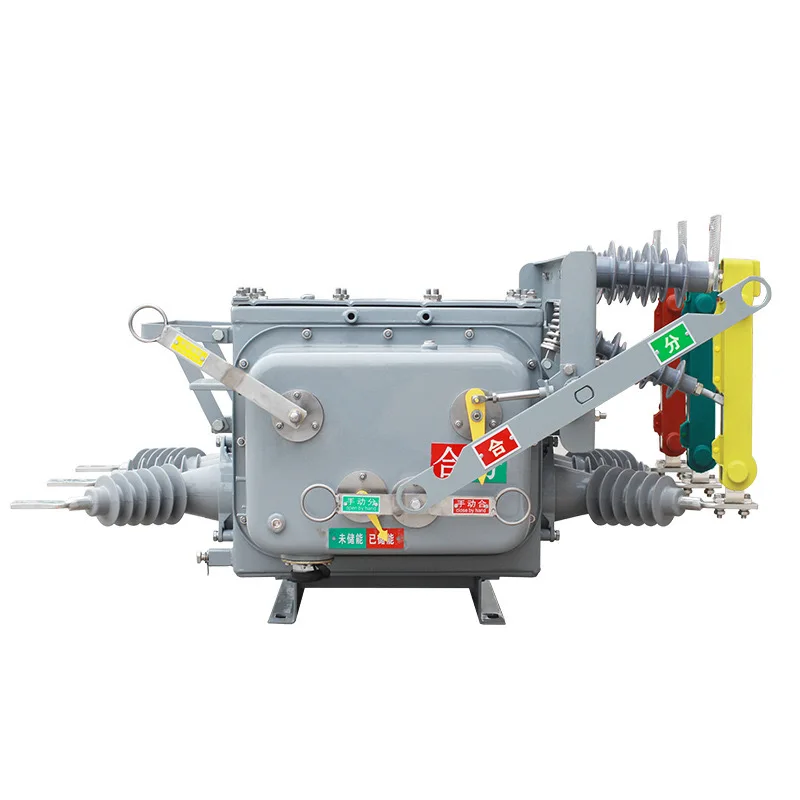

SanGao үш фазалы ажыратқыш модулі – мүмкіндіктер, басқару режимдері және қолдану туралы түсініктер
Аннотация
Үш фазалы автоматты ажыратқыштар қазіргі заманғы электр қуатын тарату инфрақұрылымында, әсіресе коммерциялық және өндірістік ортада маңызды құрамдас бөліктер болып табылады. Тұрғын үй жағдайында қолданылатын бір фазалы ажыратқыштардан айырмашылығы, бұл құрылғылар жоғары кернеулер мен үлкен электр жүктемелерін өңдеуге арналған. SanGao үш фазалы автоматты ажыратқыш модулі сенімді оқшаулауды, шамадан тыс жүктемеден қорғауды және қолмен ауыстыру мүмкіндіктерін қамтамасыз ететін сыртқы сигналдар немесе ішкі таймерлер арқылы икемді басқаруды ұсынады. Бұл мақалада инженерлер мен жүйелік интеграторларға сенімді электр жүйесін жобалау үшін негізделген шешімдер қабылдауға көмектесетін модуль мүмкіндіктері, жұмыс режимдері, негізгі техникалық сипаттамалары, қолдану сценарийлері және қауіпсіздік механизмдері туралы толық техникалық шолу берілген.
Мазмұны
Өнеркәсіптік автоматтандырудың және электр қуатын коммерциялық бөлудің жылдам өсуімен үш фазалы автоматты ажыратқыштар қарапайым қорғаныс құрылғыларынан басқаруды, қорғауды және оқшаулауды біріктіретін интеллектуалды блоктарға айналды. Simulink модельдеу орталарымен үйлесімді SanGao үш фазалы ажыратқыш модулі екі икемді басқару режимін қамтамасыз етеді: сыртқы сигналды басқару (ашық үшін 0 В, жабу үшін оң кернеу) және ішкі таймер негізіндегі басқару (алдын ала орнатылған ауысу уақыты). Бұл әмбебаптық жүйені біріктіруді және тестілеуді айтарлықтай жеңілдетеді. Бұл мақалада біз осы модульдің техникалық мәліметтерін қарастырамыз және таңдау және қолдану бойынша практикалық нұсқауларды ұсынамыз.
✦ ✦ ✦
1. Үш фазалы ажыратқыш модуліне шолу
SanGao үш фазалы автоматты ажыратқыш модулі бір ауыспалы тұтқа арқылы бір уақытта жұмыс істеу үшін механикалық түрде блокталған үш тәуелсіз бір полюсті ажыратқыштардан тұрады. Барлық фазаларды бірден басқару үшін оны үш фазалы жүктемелермен тізбектей қосуға болады. Доғаны сөндіру механизмі стандартты автоматты ажыратқыштармен бірдей және модуль индуктивті жүктемелерге немесе ток көздеріне қосылған кезде маңызды болып табылатын коммутациялық асқын кернеулерді басу үшін кірістірілген Rs‑Cs сөндіргіш тізбектерді қамтиды.
Оқшаулау қосқышы
Барлық үш полюсті бір уақытта басқаратын бір тұтқасы бар қуат көзінен көрінетін ажыратуды қамтамасыз етеді - сонымен қатар қауіпсіздік қосқышы ретінде қызмет етеді.
Схема қорғанысы
Әрбір полюсте шамадан тыс жүктемені өшіретін номиналды ток (мысалы, 5А) бар. Шамадан тыс жүктеме кезінде тұтқа «өшірулі» күйге ауысады және ақау жойылмайынша мәжбүрлеп жабу мүмкін емес – «шығусыз» жұмыс деп аталады.
Қолмен басқару қосқышы
Арнайы уақытты кідіртуді сериялық өшіру сипаттамасымен және жоғары қысқа тұйықталуды ажырату сыйымдылығымен оны өз рейтингінде тікелей қозғалтқышты қосу/өшіруді басқару қосқышы ретінде пайдалануға болады, ол сондай-ақ қозғалтқыш тізбегінің қосқышы деп аталады.
Модельдеу және басқару
Сыртқы басқару режимін (Simulink кірісі арқылы, 0 = ашық, оң = жабу) және ішкі басқару режимін (диалогтық терезеде ауысу уақытын орнату) қолдайды. Барлық үш полюс бірдей басқару сигналына жауап береді.
✦ ✦ ✦
2. Негізгі функциялар және жұмыс режимдері
SanGao үш фазалы ажыратқышы әртүрлі қолданба қажеттіліктеріне сай екі басқару режимін ұсынады. жылысыртқы басқару режимі, модуль белгішесі Simulink сигналдары арқылы нақты уақытта ауысуға мүмкіндік беретін басқару кіріс портын көрсетеді. жылыішкі бақылау режимі, ауысу уақыттары автоматты уақыт реттіліктері үшін диалогтық терезеде алдын ала орнатылған. Екі режимде де бірдей басқару сигналы синхронды жұмысты қамтамасыз ете отырып, барлық үш ажыратқышты басқарады.
2.1 Снюббер контурының рөлі
Ажыратқыш индуктивті жүктемелерге (мысалы, қозғалтқыштар, трансформаторлар) немесе ток көздеріне қосылған кезде, тізбекті ашу оқшаулауды немесе ажыратқыштың өзін зақымдауы мүмкін жоғары индукцияланған асқын кернеулерді тудыруы мүмкін. Кірістірілген Rs‑Cs сөндіргіш тізбегі бұл энергияны тиімді сіңіріп, асқын кернеудің шыңдарын шектейді және ажыратқышты да, төменгі ағынды жабдықты да қорғайды. Пайдаланушылар жүктеме түріне байланысты осы тізбекті қосуды немесе өшіруді таңдай алады.
2.2 Сапар сипаттамалары және «Тегін сапар» механизмі
«Ашусыз» мүмкіндігі шамадан тыс жүктелу немесе қысқа тұйықталу орын алған кезде ішкі механизм контактілерді күштеп ашып, тұтқаның өшірілген күйге ауысуын қамтамасыз етеді. Тұтқаны жабу әрекеті ақау жойылмайынша және тұтқа қалпына келтірілмейінше контактілерді қайта жаппайды. Бұл ақаулық орын алған кезде қайта қуаттануға жол бермейтін ішкі қауіпсіздік кедергісін қамтамасыз етеді.
- Сыртқы сигналды басқару (0 В / оң кернеу)
- Ішкі таймерді басқару
- Rs‑Cs сөндіргіш тізбегі (міндетті емес)
- Сапарсыз механизм
- Уақыт кідірісі сериясының өшіру сипаттамасы
- Қысқа тұйықталуды ажырату мүмкіндігі жоғары
✦ ✦ ✦
3. Негізгі техникалық сипаттамалар түсіндірілді
Дұрыс үш фазалы ажыратқышты таңдау оның техникалық параметрлерін мұқият түсінуді талап етеді. Төмендегі кестеде SanGao модулінің негізгі сипаттамалары және олардың таңдаудағы практикалық салдары жинақталған.
| Техникалық сипаттама | Типтік мән / Сипаттама | Таңдауға әсері |
|---|---|---|
| Номиналды ток (әр полюсте) | 5A (теңшеуге болатын) | Максималды үздіксіз жұмыс тогын анықтайды; жүктеменің максималды тұрақты токынан асып кетуі керек. |
| Полюстердің саны | 3 полюс (бір уақытта жұмыс істеу) | Үш фазалы үш сымды немесе төрт сымды жүйелер үшін қолайлы; барлық фазалардың бірге ауысуын қамтамасыз етеді. |
| Басқару режимі | Сыртқы сигнал / Ішкі таймер | Сыртқы режим қашықтан автоматтандыруға сәйкес келеді; ішкі режим бекітілген уақыт қолданбаларына сәйкес келеді. |
| Саяхат сипаттамасы | Уақыт кідірісі сериясының өшірілуі | Қысқа мерзімді шамадан тыс жүктемелерге (мысалы, қозғалтқышты іске қосу) кедергі келтірместен мүмкіндік береді. |
| Қысқа тұйықталуды ажырату сыйымдылығы | Жоғары (арнайы үлгі деректерін тексеріңіз) | Ақауларды қауіпсіз жою үшін орнату нүктесіндегі қысқа тұйықталудың ықтимал токынан асып кету керек. |
| Снюббер тізбегі | Кірістірілген Rs‑C, қосымша | Ажыратқышты және жүктемені қорғау үшін индуктивті жүктемелер үшін маңызды. |
Таңдау бойынша кеңес:Ток және үзіліс қуатына қоса, қоршаған ортаның температурасын, биіктігін және орнату мәнерін ескеріңіз. Арнайы ұсыныстарды алу үшін SanGao техникалық қолдауына хабарласыңыз.
✦ ✦ ✦
4. Өнеркәсіптік қолданбалар және таңдау бойынша нұсқаулық
Үш фазалы ажыратқыштар қозғалтқышты басқару орталықтарында, тарату панельдерінде, өнеркәсіптік автоматика жабдықтарында және коммерциялық құрылыс материалдарында кеңінен қолданылады. Қолдану түріне қарай олар негізгі ажыратқыштар, тармақтарды қорғау құрылғылары немесе қозғалтқышты басқару қосқыштары ретінде қызмет ете алады. Төменде әдеттегі пайдалану жағдайлары және таңдау көрсеткіштері берілген.
4.1 Негізгі қолдану аймақтары
- Өнеркәсіптік қозғалтқышты басқару:Тікелей желілік стартер ретінде пайдаланылады, бұл бастапқы токта өшіруді болдырмау үшін уақытты кешіктіруді қажет етеді.
- Тарату желісін қорғау:Шамадан тыс жүктемелерден және қысқа тұйықталудан қорғау үшін жоғары/төменгі құрылғылармен дұрыс үйлестіру арқылы негізгі немесе қосалқы тарату тақталарына орнатылады.
- Апаттық генератор жинақтары:Оқшаулауды қамтамасыз ететін және ықтимал өтпелі асқын токтарға төтеп беретін генератордың шығыс ажыратқышы ретінде әрекет етеді.
- HVAC жүйелері:Ауа кондиционері мен тоңазытқыш жабдығындағы компрессорларды, желдеткіштерді және басқа қозғалтқыштарды қорғайды, сонымен қатар уақытты кідірту сипаттамаларын қажет етеді.
4.2 Таңдау қадамдары
- Жүктеме түрін анықтаңыз:Резистивтік немесе индуктивті? Оның бастапқы қарқыны бар ма? Бұл қажетті сапар сипаттамасын анықтайды.
- Жұмыс тогын есептеңіз:Жүктеменің қуаты мен кернеуіне негізделген максималды желі тоғын есептеп, 20-30% қауіпсіздік маржасын қосыңыз.
- Қысқа тұйықталу тогын есептеңіз:Жабдықтау жүйесінен қысқа тұйықталудың ықтимал тоғын алыңыз; ажыратқыштың үзу қабілеті жоғары болуы керек.
- Басқару режимін таңдаңыз:Қашықтан/автоматты жұмыс қажет болса, сыртқы сигналды басқару; тек жоспарланған ауысу қажет болса, ішкі таймер.
- Снюббер талаптарын қарастырыңыз:Индуктивті жүктемелер үшін (қозғалтқыштар, трансформаторлар) әрқашан өшіру тізбегін қосыңыз.
✦ ✦ ✦
5. Қауіпсіздікті қорғау мүмкіндіктері
Электрлік дизайндағы қауіпсіздік бірінші кезектегі басымдық болып табылады. SanGao үш фазалы ажыратқышы тізбек пен жабдықты ғана емес, сонымен қатар персоналды да қорғайтын бірнеше қорғаныс механизмдерін қамтиды.
- Шамадан тыс жүктемеден қорғау:Ток ұзақ уақыт бойы номиналды мәннен асып кетсе, кабельдің қызып кетуіне жол бермей, жылу-магниттік өшіру құрылғысы тізбекті ашады.
- Қысқа тұйықталудан қорғау:Магниттік өшіру қысқа тұйықталу кезінде бірден әрекет етеді, зақымдануды азайту үшін ақаулық токты миллисекундтар ішінде өшіреді.
- Оқшаулау функциясы:Тұтқаны «өшіру» күйінде жеткілікті контакт аралығы мен оқшаулау қашықтығы оқшаулау талаптарына сәйкес келетін көрінетін үзіліс береді.
- Сапарсыз қайта жабылуға қарсы:Ақаулық орын алған кезде қайта жабылудың алдын алады, адам қателігінің қаупін жояды.
Қауіпсіздік туралы еске салғыш:Кез келген орнатудың, техникалық қызмет көрсетудің немесе ауыстырудың алдында әрқашан жоғары ағынды қуат толығымен ажыратылғанын тексеріңіз және нөлдік кернеуді тексеріңіз. Барлық жергілікті электр қауіпсіздігі ережелерін сақтаңыз.
✦ ✦ ✦
Жиі қойылатын сұрақтар
Үш фазалы сөндіргіштегі «шығусыз» нені білдіреді?
«Ажыратусыз» шамадан тыс жүктелу немесе қысқа тұйықталу орын алған кезде ішкі механизм контактілерді күштеп ашып, тұтқаның өшірілген күйге ауысатынын білдіреді. Ақаулық бар кезде тұтқаны қолмен жабық ұстау мүмкін емес, бұл ақаулық жойылмайынша және тұтқаны қалпына келтірмейінше тізбекті қайта қосу мүмкін емес.
Сыртқы және ішкі бақылау режимдерінің айырмашылығы неде?
жылысыртқы басқару режимі, модуль Simulink кірісінен сигнал алады (0 = ашық, оң = жабық), бұл оны автоматтандыру жүйелерімен біріктіруге қолайлы етеді. жылыішкі бақылау режимі, пайдаланушы ашу/жабу уақыттарын модульдің диалогтық терезесінде тікелей орнатады, ал ажыратқыш осы алдын ала орнатылған кестені бақылайды – бекітілген уақыт немесе циклдік операциялар үшін өте қолайлы.
Снуббер тізбегін қашан пайдалану керек?
Ажыратқыш индуктивті жүктемелерге (қозғалтқыштарға, трансформаторларға, реакторларға) немесе ток көздеріне қосылған кезде, өшіру жоғары индукциялық асқын кернеулерді тудыруы мүмкін. Rs‑Cs сөндіргіш тізбегі осы энергияны сіңіру үшін өте маңызды. Модуль қажет болған жағдайда қосуға болатын кіріктірілген снабберді қамтиды.
Мотор жүктемелері үшін дұрыс сапар сипаттамасын қалай таңдауға болады?
Қозғалтқыштар іске қосу кезінде номиналды токты 5-7 есе тартады. Лездік өшірулі ажыратқыш қажетсіз істен шығады. Сондықтан, a бар ажыратқышты таңдаңызуақыт кідірісі сериясының өшіру сипаттамасы(кері уақыт шамадан тыс жүктемеден қорғау), ол тұрақты шамадан тыс жүктемелерден және қысқа тұйықталудан қорғай отырып, қысқа мерзімді асқын токтарға мүмкіндік береді. SanGao модулінің кідіріс сипаттамасы осы мақсат үшін жасалған.
Үш полюсті дербес басқаруға бола ма?
Жоқ. Ішкі механикалық блокировка барлық үш полюсті бір тұтқамен басқаруды қамтамасыз етеді, бұл бір уақытта жасау/бұзуды қамтамасыз етеді. Бұл үш фазалы жабдықты зақымдауы мүмкін фазалық жоғалту жағдайларын болдырмайды.
Ажыратқыштың ажырату қабілетінің сәйкестігін қалай тексеруге болады?
Үзіліс сыйымдылығы орнату нүктесіндегі қысқа тұйықталудың ықтимал токынан жоғары болуы керек. Бұл мәнді әдетте жүйе құрастырушы береді немесе қысқа тұйықталуды зерттеуден алады. Ажыратқыштың номиналды сыну қабілеті оның деректер парағында көрсетілген; оның есептелген мәнге сәйкес келетініне немесе асып түсетініне көз жеткізіңіз.
✦ ✦ ✦
Қуат жүйеңіз үшін сенімді үш фазалы қорғанысты таңдаңыз
Өнеркәсіптік қозғалтқышты басқару, коммерциялық тарату немесе автоматтандыру жабдығы үшін болсын, SanGao үш фазалы автоматты ажыратқыш модулі қауіпсіз, икемді және сенімді қорғаныс пен басқаруды қамтамасыз етеді. Сарапшыларды таңдауды қолдау және үлгілік тестілеу үшін бүгін бізге хабарласыңыз.
